CRF250X CRF250XD 2013 J エクストリームレッド HONDA ホンダ CRF 純正パーツ 通信販売 | 桜井サイクルセンター

HONDA純正パーツ通信販売



CRF250X CRF250XD 2013 J エクストリームレッド

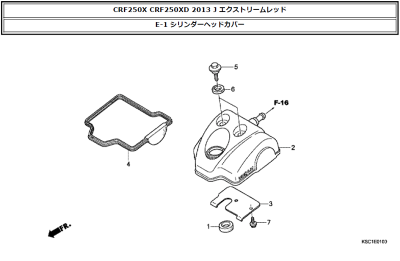

E-1 シリンダーヘッドカバー

⾒出部品番号部品名称使⽤個数
112226MEB670シール,リング1
212310KSCA30カバーCOMP.,シリンダーヘツド1
312316KRN670プレート,ブリーザー1
412391KRN670ガスケツト,ヘツドカバー1
590017MY9790ボルト,ヘツドカバー2
690543MV9670ラバー,マウンテイング2
7963000601200ボルト,フランジ 6X122

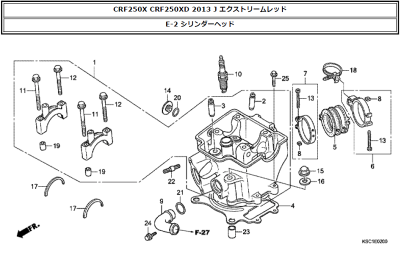

E-2 シリンダーヘッド

⾒出部品番号部品名称使⽤個数
112010KSCD10ヘツドASSY.,シリンダー1
212204KRNP00ガイド,インレツトバルブ (オーバーサイズ)2
312205KRNP00ガイド,エキゾーストバルブ (オーバーサイズ)2
412251KRN731ガスケツト,シリンダーヘツド1
516211KRN670インシユレーター,キヤブレター1
616218KSC670バンド,インシユレーター1
716218MCJ000バンドB,インシユレーター1
816222MV4300ナツト,スクエア 5MM2
919523KRN730ジヨイント,ウオーター1
1031911MBWE11プラグ,スパーク (IMR8C-9H) (NGK)1
1031912MBWE11プラグ,スパーク (IMR9C-9H) (NGK)1
1031921MBWE12プラグ,スパーク (VUH24D) (DENSO)1
1031922MBWE12プラグ,スパーク (VUH27D) (DENSO)1
1190001KRN670ボルト,フランジ 7X602
1290002KRN670ボルト,フランジ 7X502
1390005MCJ000 ボルト,リセスド 5X282
1490084MEN670キヤツプ 14MM1
1590232MB6680ナツト,キヤツプ 9MM4
1690401KRN670ワツシヤー,プレイン 9MM4
1790446KRN670ワツシヤー,カムシヤフトスラスト2
1890672SA0003ストラツプ,ケーブル 118MM (ブラツク)1
1990701MR7000ノツクピン 9X144
2091303377000Oリング 13.8X2.51
2191312KE7003Oリング 19X3 (NOK)1
2292900080220Bボルト,スタツド 8X222
239430112200ノツクピン 12X202
24960010602000ボルト,フランジ 6X201
25960010602800ボルト,フランジ 6X282

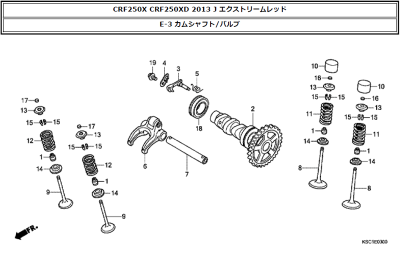

E-3 カムシャフト/バルブ

⾒出部品番号部品名称使⽤個数
112209GB4681シール,バルブステム (NOK)4
214100KSC670カムシヤフトCOMP.1
314102KRN670ウエイト,デコンプレツシヨン1
414105KRN670プレート,ウエイトセツテイング1
514106KRNA00スプリング,デコンプレツシヨン1
614440KRN670アームCOMP.,エキゾーストロツカー1
714451KSC671シヤフト,エキゾーストロツカーアーム1
814711KRN670バルブ,インレツト2
914721KRN670バルブ,エキゾースト2
1014731KRNA00リフター,バルブ2
1114751KRN670スプリング,インレツトバルブ2
1214761KRN671スプリング,エキゾーストバルブ2
1314771KRNA00リテーナー,バルブスプリング4
1414775KRN670シート,バルブスプリング4
1514781MAT000コツター,バルブ8
1614901KT7013シム,タペツト (1.200)2
1614902KT7013シム,タペツト (1.225)2
1614903KT7013シム,タペツト (1.250)2
1614904KT7013シム,タペツト (1.275)2
1614905KT7013シム,タペツト (1.300)2
1614906KT7013シム,タペツト (1.325)2
1614907KT7013シム,タペツト (1.350)2
1614908KT7013シム,タペツト (1.375)2
1614909KT7013シム,タペツト (1.400)2
1614910KT7013シム,タペツト (1.425)2
1614911KT7013シム,タペツト (1.450)2
1614912KT7013シム,タペツト (1.475)2
1614913KT7013シム,タペツト (1.500)2
1614914KT7013シム,タペツト (1.525)2
1614915KT7013シム,タペツト (1.550)2
1614916KT7013シム,タペツト (1.575)2
1614917KT7013シム,タペツト (1.600)2
1614918KT7013シム,タペツト (1.625)2
1614919KT7013シム,タペツト (1.650)2
1614920KT7013シム,タペツト (1.675)2
1614921KT7013シム,タペツト (1.700)2
1614922KT7013シム,タペツト (1.725)2
1614923KT7013シム,タペツト (1.750)2
1614924KT7013シム,タペツト (1.775)2
1614925KT7013シム,タペツト (1.800)2
1614926KT7013シム,タペツト (1.825)2
1614927KT7013シム,タペツト (1.850)2
1614928KT7013シム,タペツト (1.875)2
1614929KT7013シム,タペツト (1.900)2
1614930KT7013シム,タペツト (1.925)2
1614931KT7013シム,タペツト (1.950)2
1614932KT7013シム,タペツト (1.975)2
1614933KT7013シム,タペツト (2.000)2
1614934KT7013シム,タペツト (2.025)2
1614935KT7013シム,タペツト (2.050)2
⾒出部品番号部品名称使⽤個数
1614936KT7013シム,タペツト (2.075)2
1614937KT7013シム,タペツト (2.100)2
1614938KT7013シム,タペツト (2.125)2
1614939KT7013シム,タペツト (2.150)2
1614940KT7013シム,タペツト (2.175)2
1614941KT7013シム,タペツト (2.200)2
1614942KT7013シム,タペツト (2.225)2
1614943KT7013シム,タペツト (2.250)2
1614944KT7013シム,タペツト (2.275)2
1614945KT7013シム,タペツト (2.300)2
1614946KT7013シム,タペツト (2.325)2
1614947KT7013シム,タペツト (2.350)2
1614948KT7013シム,タペツト (2.375)2
1614949KT7013シム,タペツト (2.400)2
1614950KT7013シム,タペツト (2.425)2
1614951KT7013シム,タペツト (2.450)2
1714901KT7013シム,タペツト (1.200)2
1714902KT7013シム,タペツト (1.225)2
1714903KT7013シム,タペツト (1.250)2
1714904KT7013シム,タペツト (1.275)2
1714905KT7013シム,タペツト (1.300)2
1714906KT7013シム,タペツト (1.325)2
1714907KT7013シム,タペツト (1.350)2
1714908KT7013シム,タペツト (1.375)2
1714909KT7013シム,タペツト (1.400)2
1714910KT7013シム,タペツト (1.425)2
1714911KT7013シム,タペツト (1.450)2
1714912KT7013シム,タペツト (1.475)2
1714913KT7013シム,タペツト (1.500)2
1714914KT7013シム,タペツト (1.525)2
1714915KT7013シム,タペツト (1.550)2
1714916KT7013シム,タペツト (1.575)2
1714917KT7013シム,タペツト (1.600)2
1714918KT7013シム,タペツト (1.625)2
1714919KT7013シム,タペツト (1.650)2
1714920KT7013シム,タペツト (1.675)2
1714921KT7013シム,タペツト (1.700)2
1714922KT7013シム,タペツト (1.725)2
1714923KT7013シム,タペツト (1.750)2
1714924KT7013シム,タペツト (1.775)2
1714925KT7013シム,タペツト (1.800)2
1714926KT7013シム,タペツト (1.825)2
1714927KT7013シム,タペツト (1.850)2
1714928KT7013シム,タペツト (1.875)2
1714929KT7013シム,タペツト (1.900)2
1714930KT7013シム,タペツト (1.925)2
1714931KT7013シム,タペツト (1.950)2
1714932KT7013シム,タペツト (1.975)2
1714933KT7013シム,タペツト (2.000)2
1714934KT7013シム,タペツト (2.025)2
⾒出部品番号部品名称使⽤個数
1714935KT7013シム,タペツト (2.050)2
1714936KT7013シム,タペツト (2.075)2
1714937KT7013シム,タペツト (2.100)2
1714938KT7013シム,タペツト (2.125)2
1714939KT7013シム,タペツト (2.150)2
1714940KT7013シム,タペツト (2.175)2
1714941KT7013シム,タペツト (2.200)2
1714942KT7013シム,タペツト (2.225)2
1714943KT7013シム,タペツト (2.250)2
1714944KT7013シム,タペツト (2.275)2
1714945KT7013シム,タペツト (2.300)2
1714946KT7013シム,タペツト (2.325)2
1714947KT7013シム,タペツト (2.350)2
1714948KT7013シム,タペツト (2.375)2
1714949KT7013シム,タペツト (2.400)2
1714950KT7013シム,タペツト (2.425)2
1714951KT7013シム,タペツト (2.450)2
1714952KT7013シム,タペツト (2.475)2
1714953KT7013シム,タペツト (2.500)2
1714954KT7013シム,タペツト (2.525)2
1714955KT7013シム,タペツト (2.550)2
1714956KT7013シム,タペツト (2.575)2
1714957KT7013シム,タペツト (2.600)2
1714958KT7013シム,タペツト (2.625)2
1714959KT7013シム,タペツト (2.650)2
1714960KT7013シム,タペツト (2.675)2
1714961KT7013シム,タペツト (2.700)2
1714962KT7013シム,タペツト (2.725)2
1714963KT7013シム,タペツト (2.750)2
1714964KT7013シム,タペツト (2.775)2
1714965KT7013シム,タペツト (2.800)2
1714966KT7013シム,タペツト (2.825)2
1714967KT7013シム,タペツト (2.850)2
1714968KT7013シム,タペツト (2.875)2
1714969KT7013シム,タペツト (2.900)2
1891007KRN671ベアリング,ラジアルボール 69051
19960010601200ボルト,フランジ 6X121

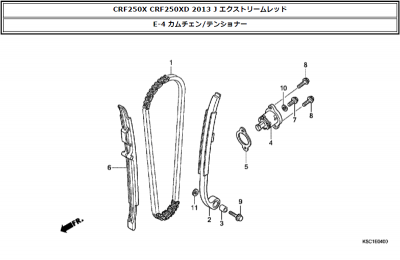

E-4 カムチェン/テンショナー

⾒出部品番号部品名称使⽤個数
114401KRN671チエン,カム (104L) (ボルグワーナー)1
214510KRN670テンシヨナーCOMP.,カムチエン1
314515KF0000カラー,テンシヨナー 6X91
414520KRN671リフターASSY.,テンシヨナー1
514560MEN671ガスケツト,テンシヨナーリフター1
614620KRN670ガイド,カムチエン1
790004GHB600ボルト,フランジ 6X10 (NSHF)1
890004GHB630ボルト,フランジ 6X16 (NSHF)2
990088MEB670ボルト,フランジ 6X251
1090442397000ワツシヤー,シーリング 6MM1
1190482567000ワツシヤー,スペシヤル 6MM1

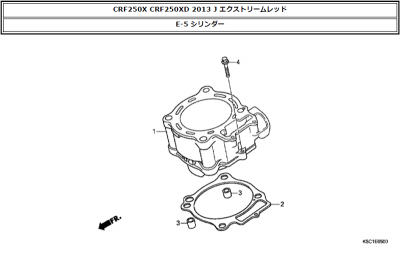

E-5 シリンダー

⾒出部品番号部品名称使⽤個数
112100KRN731シリンダー1
112100KRN732シリンダー1
212191KRN731ガスケツト,シリンダー1
39430112200ノツクピン 12X202
4960010602800ボルト,フランジ 6X281

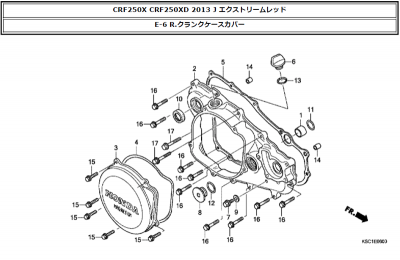

E-6 R.クランクケースカバー

⾒出部品番号部品名称使⽤個数
111102KRN670カラー,ウオーターパス 16MM1
211331KSC670カバー,R.クランクケース1
311351KSCA30カバー,クラツチ1
411352KRN671ガスケツト,クラツチカバー1
511394KRNA01ガスケツト,R.カバー1
615611KA3710キヤツプ,オイルフイラー1
790004GHB600ボルト,フランジ 6X10 (NSHF)1
890087KW3000キヤツプ 30MM1
990463ML7000ワツシヤー,シーリング 6.5MM1
1091205KA3712オイルシール, 16.5X25X5 (NOK)1
1191304MJ0003Oリング 15.8X2.4 (シヨウワ)1
1291305KF0003Oリング 27X2 (アライ)1
1391370461000Oリング 11.9X2.21
149430108140ノツクピン 8X142
15960010602000ボルト,フランジ 6X205
16960010602800ボルト,フランジ 6X289
17960010603500ボルト,フランジ 6X352

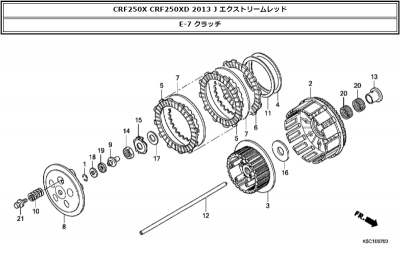

E-7 クラッチ

⾒出部品番号部品名称使⽤個数
113115147000クリツプ,ピストンピン 10MM1
222100KSCA10アウターCOMP.,クラツチ1
322120KRNA00センター,クラツチ1
422125435000シート,ジヤダースプリング1
522201KSC670デイスクA,クラツチフリクシヨン7
622202KSC670デイスクB,クラツチフリクシヨン1
722321KF0770プレート,クラツチ7
822351KRNA10プレート,クラツチプレツシヤー1
922352KZ4A90ピース,クラツチリフター1
1022401KSC670スプリング,クラツチ5
1122402435000スプリング,ジヤダー1
1222851KZ3J20ロツド,クラツチリフター1
1328237KSC670カラー,クラツチアウター1
1490235KA4000ナツト 18MM1
1590441KSC670ワツシヤー,ロツク 18MM1
1690456KS6000ワツシヤー,スラスト 20MM1
1790501ML3910ワツシヤー 18X32X21
1890608072000ワツシヤー 12MM1
1991001147003ベアリング,ニードル 12MM (NTN)1
2091012P68003ベアリング,ニードル 27X31X16.82
21934040602008ボルトワツシヤー 6X205

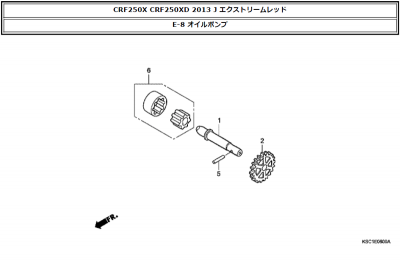

E-8 オイルポンプ

⾒出部品番号部品名称使⽤個数
115111KRN670シヤフト,オイルポンプ1
215133KRN670ギヤー,オイルポンプドリブン (18T)1
59622030178ローラー 3X17.81
615021324000ローターセツト,オイルポンプ1

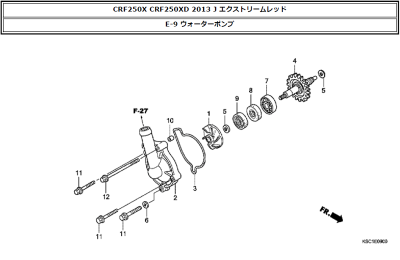

E-9 ウォーターポンプ

⾒出部品番号部品名称使⽤個数
119215KRNA00インペラー,ウオーターポンプ1
219221KRNA00カバー,ウオーターポンプ1
319226KRN670ガスケツト,ウオーターポンプ1
419240KSC670ギヤーCOMP.,ウオーターポンプ (22T)1
590447KE1000ワツシヤー,シーリング 7MM2
690463ML7000ワツシヤー,シーリング 6.5MM1
791001KA4003ベアリング,ラジアルボール 12X28X7 (NTN)1
891201148003オイルシール, 12X22X5 (アライ)1
991211KSE671シール,ウオーターポンプ1
109430108100ノツクピン 8X101
11960010602800ボルト,フランジ 6X283
12960010608500ボルト,フランジ 6X851

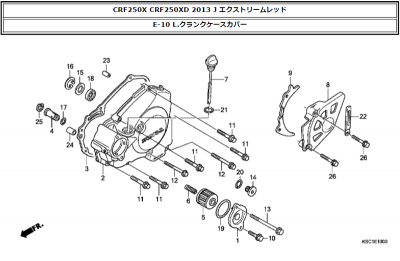

E-10 L.クランクケースカバー

⾒出部品番号部品名称使⽤個数
111333KRN670カバー,オイルフイルター1
211340KSCA30カバーCOMP.,L.クランクケース1
311395KRN671ガスケツト,L.カバー1
415220MEB770バルブASSY.,リリーフ1
515412MEN671フイルターCOMP.,エンジンオイル1
615414MEB670スプリング,オイルフイルター1
715650KRN670ゲージ,オイルレベル1
823810KSCA30カバーCOMP.,ドライブスプロケツト1
923812KSC670ガイド,ドライブチエン1
1090004GHB630ボルト,フランジ 6X16 (NSHF)1
1190004GHB690ボルト,フランジ 6X32 (NSHF)5
1290004GHB710ボルト,フランジ 6X40 (NSHF)2
1390004GHB780ボルト,フランジ 6X75 (NSHF)1
1490084MEN670キヤツプ 14MM1
1590451459770ワツシヤー,スラスト 13MM1
1690602MEB670サークリツプ,スペシヤルインターナル 24MM1
1790751GK1003Oリング 8.5X1.71
1891204HP1601オイルシール, 10X21X51
1991302PA9003Oリング 39.8X2.2 (アライ)1
2091303377000Oリング 13.8X2.51
2191307035000Oリング 18X31
2291410679000クリツプ 2X601
239430108140ノツクピン 8X141
249430110160ノツクピン 10X161
259452014000サークリツプ,インターナル 14MM1
26960010603007ボルト,フランジ 6X302

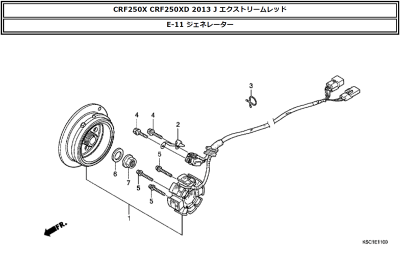

E-11 ジェネレーター

⾒出部品番号部品名称使⽤個数
131100KSCA11ジエネレーターASSY.,フライホイール (タイプA.C.)1
232112KRN670クランパー,コード1
332171GF9621ロツク,パース1
490005896000ボルト,フランジ 5X162
590010MEB670スクリユーワツシヤー 4X243
690437611000ワツシヤー,プレイン 12MM1
79405012000ナツト,フランジ 12MM1

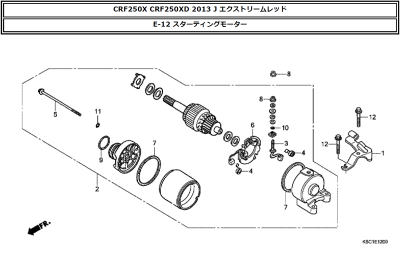

E-12 スターティングモーター

見出部品番号部品名称使用個数
122838KSC670レシーバー,クラツチケーブル1
231200KSC671モーターASSY.,スターテイング1
331201MBE008ターミナルセツト,ブラシ1
431204KS5901スプリング,カーボンブラシ2
531205MBE008ボルト,セツテイング2
631206MBE008ホルダーセツト,ブラシ1
731207MBE008リング2
890071MB0000ナツトワツシヤー 6MM2
991309425003Oリング 24.4X3.1 (アライ)1
1091320MB0000Oリング 4X21
1191320MBE008Oリング2
12960010602800ボルト,フランジ 6X282

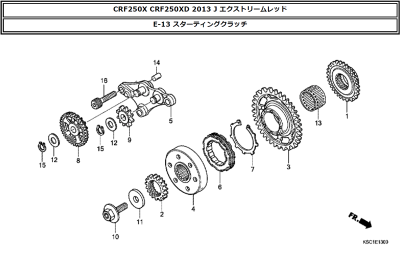

E-13 スターティングクラッチ

⾒出部品番号部品名称使⽤個数
113415KRN670ギヤー,バランサードライブ (32T)1
223121KSC670ギヤー,プライマリードライブ (18T)1
328110KSC670ギヤーCOMP.,スターテイングドリブン(38T)1
428115KSC670アウター,スターテイングクラツチ1
528120KSC670ホルダーCOMP.,スターターギヤー1
628125MT7004クラツチ,ワンウエイ1
728127MS2612リング,フリクシヨン1
828131KSC670ギヤー,スターテイングリダクシヨン(53T/10T)1
928141KSC670ギヤー,スターテイングアイドル (10T)1
1090013MEB670ボルト,スペシヤル 12X281
1190402KW6960ワツシヤー,プレイン 12MM1
1290452166600ワツシヤー,スラスト 12MM2
1391025KT7003ベアリング,ニードル 30X35X201
149430308140ノツクピン 8X141
159451012000サークリツプ,エキスターナル 12MM2
16966000802800ボルト,ソケツト 8X283

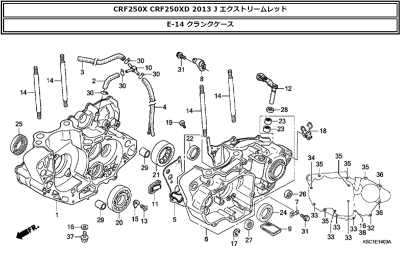

E-14 クランクケース

⾒出部品番号部品名称使⽤個数
111100KSCA20クランクケースCOMP.,R.1
211105KSC670チユーブA,ブリーザー1
311107KSC670チユーブB,ブリーザー1
411108KSC670チユーブC,ブリーザー1
511191KRNA11ガスケツト,クランクケース1
611200KSCA20クランクケースCOMP.,L.1
711206KRN670プレート,カムチエンガイド1
811210KRN730ジエツトCOMP.,ピストン #801
915421KK0000スクリーン,オイルフイルター1
1016961MCT010ジヨイント,スリーウエイ1
1118601MBW003バルブCOMP.,リード1
1222810KSCA10レバーCOMP.,クラツチリフター1
1390001MEN850スクリユー,スペシヤルフラツト 6X172
1490031KRN670ボルト,スタツド 10X1354
1590441KRN670プレート,ベアリングホルダー2
1690474333000ワツシヤー,シーリング 8MM2
1790604MEB670サークリツプ,スペシヤル 33MM1
1890610MEB670ガイドCOMP.,チユーブ1
1990901KSCA20オリフイス #1701
2091001KRN671ベアリング,ラジアルボール 30X72X161
2191002KRNA11ベアリング,スペシヤルローラー1
2291022KA4740ベアリング,シエル 33X38X8 (NTN)1
2391053719005ベアリング,ニードル 12X16X10 (NTN)2
2491201MEB671オイルシール, 38X52X7 (アライ)1
2591202MEY671オイルシール, 39X56X7.5 (アライ)1
2691203KA4771オイルシール, 14X22X5 (NOK)1
2791203MEB671オイルシール, 20X33X5 (アライ)1
2891205MEB671オイルシール, 12X18X3 (アライ)1
299430114200ノツクピン 14X202
309500202100クリツプ,チユーブ (B10)4
31960010601200ボルト,フランジ 6X122
32960010604000ボルト,フランジ 6X401
33960010604500ボルト,フランジ 6X455
34960010606000ボルト,フランジ 6X601
35960010607000ボルト,フランジ 6X705
36960010607500ボルト,フランジ 6X752
37963000802500ボルト,フランジ 8X251
38963000807000ボルト,フランジ 8X701

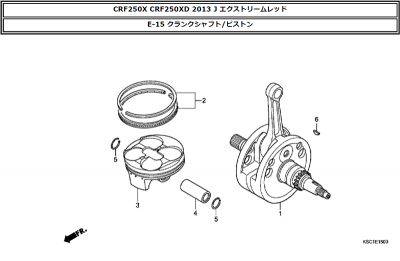

E-15 クランクシャフト/ピストン

⾒出部品番号部品名称使⽤個数
113000KSCA10クランクシヤフトCOMP.1
113000KSCA11クランクシヤフトCOMP.1
213011KRN850リングセツト,ピストン (スタンダード)1
313101KRN850ピストン1
413111KRN850ピン,ピストン1
513115KM7700クリツプ,ピストンピン 16MM2
613331360000キー,スペシヤルウツドラフ 25X141

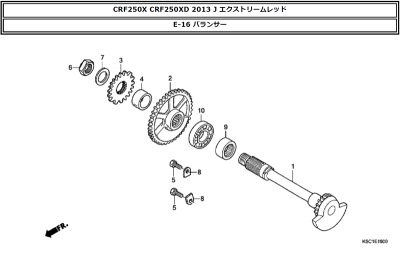

E-16 バランサー

⾒出部品番号部品名称使⽤個数
113420KSCA10シヤフトCOMP.,バランサー1
213422KRNA00ギヤー,バランサードリブン (32T)1
319245KRN671ギヤー,ウオーターポンプドライブ (19T)1
419246KSC670カラー,ウオーターポンプギヤー1
590038KY4900ボルト,6カク 6X162
690204MN5000ナツト,6カク 14MM1
790433KE1000ワツシヤー 14MM1
890441KRM840プレート,ベアリングホルダー2
991004MEB671ベアリング,スペシヤルローラー, 20X32X141
1091005MEB671ベアリング,ラジアルボール 60031

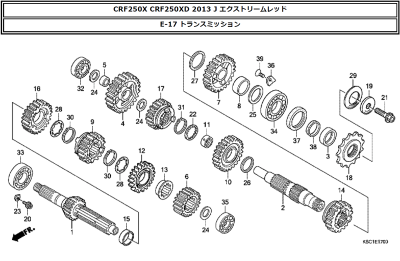

E-17 トランスミッション

⾒出部品番号部品名称使⽤個数
123210KSCA10メインシヤフトCOMP. (13T)1
223221KSCA10カウンターシヤフト1
323225KSC670カラー,カウンターシヤフト1
423411KSC670ギヤー,カウンターシヤフトロー (31T)1
523413KSC670カラー 17MM1
623421KSC670ギヤー,メインシヤフトセカンド (16T)1
723431KSC670ギヤー,カウンターシヤフトセカンド (28T)1
823432KSC670カラー 24MM1
923441KSC670ギヤー,メインシヤフトサード (21T)1
1023451KSC670ギヤー,カウンターシヤフトサード (28T)1
1123452KSC670カラー,カウンターシヤフトサードギヤー1
1223461KSC670ギヤー,メインシヤフトフオース (24T)1
1323462KSC670カラー,メインシヤフトフオースギヤー1
1423471KSC670ギヤー,カウンターシヤフトフオース (25T)1
1523472KZ4000カラー 20MM1
1623481KSC670ギヤー,メインシヤフトフイフス (27T)1
1723491KSC670ギヤー,カウンターシヤフトフイフス (22T)1
1823801KSC670スプロケツト,ドライブ (14T)1
1923802KSC670カラー,ドライブスプロケツト1
2090071MF5000ボルト,フランジソケツト 6X142
2190112413000ボルト,UBS 8X331
2290404KW3000ワツシヤー,スラストインボリユート 22X21X11
2390441KRM840プレート,ベアリングホルダー2
2490446357000ワツシヤー,スラスト 17.2MM3
2590452KSRA00ワツシヤー 24X32X11
2690452KZ4000ワツシヤー,スラスト 22X30X11
2790453KSRA00ワツシヤー 22X32X1.51
2890455HM8A40ワツシヤー,スプライン 20MM2
2990501KSC670ワツシヤー,スプリング 24MM1
3090601360000セツトリング 20MM2
3190602360000セツトリング 22MM1
3291001KZ4J11ベアリング,ラジアルボール 17X35X101
3391004KSC671ベアリング,ラジアルボール 22X47X141
3491005KRNA01ベアリング,ラジアルボール 22X52X141
3591006KRNA01ベアリング,ラジアルボール 17X38X101
3691012KA3710プレート,カウンターシヤフトベアリング2
3791201KSRA01オイルシール, 28X37X71
3891301KSRA01Dリング 22MM1
3993600060100Hスクリユー,フラツト 6X102

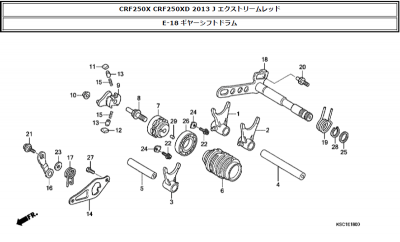

E-18 ギヤーシフトドラム

見出部品番号部品名称使用個数
124211KSC670フオーク,R.ギヤーシフト1
224221KSC670フオーク,L.ギヤーシフト1
324231KSC670フオーク,センターギヤーシフト1
424241KSC670シヤフトA,シフトフオーク1
524242KSC670シヤフトB,シフトフオーク1
624311KRNA00ドラム,ギヤーシフト1
724312KA3741センター,ギヤーシフトドラム1
824315HA0000ピン,シフター1
924321KZ4620シフター,ドラム1
1024322MM4000カラー,シフター1
1124324KA3711ポールA,ラチエツト1
1224325KA3711ポールB,ラチエツト1
1324326KBH901プランジヤー,ポール2
1424328KRN670プレート,ガイド1
1524329KA3740スプリング,ポールプランジヤー2
1624430KA3740ストツパーCOMP.,ドラム1
1724435KZ4690スプリング,ドラムストツパー1
1824610KRN730スピンドルCOMP.,ギヤーシフト1
1924651MEB670スプリング,ギヤーシフトリターン1
2024652HA0000ピン,ギヤーシフトリターンスプリング1
2190022MG8000ピボツト,シフトドラムストツパーアーム1
2290071MF5000ボルト,フランジソケツト 6X142
2390435HB3000ワツシヤー 6.1MM1
2490441KRM840プレート,ベアリングホルダー2
2590451155000ワツシヤー 14MM1
2691004KY4900ベアリング,ラジアルボール 6905U1
2793301060160Aボルト,6カク 6X162
289451014000サークリツプ,エキスターナル 14MM1
299622040080ローラー 4X81

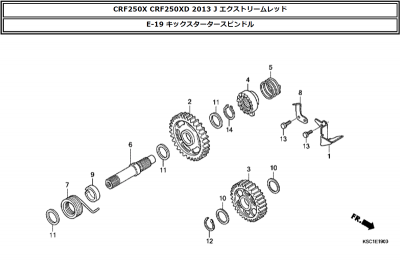

E-19 キックスタータースピンドル

⾒出部品番号部品名称使⽤個数
115201KSC670プレート,オイルガイド1
228210KSC670ピニオンCOMP.,キツクスターター (32T)1
328230KRN670ギヤーCOMP.,スターターアイドル (30T)1
428241KA3710ラチエツト,スターター1
528242KA3710スプリング,ラチエツト1
628251KZ4000スピンドル,キツクスターター1
728261KA3710スプリング,スターターリターン1
828262KS6701プレート,ラチエツトスライダー1
928282KZ4B00カラー,キツクスピンドル1
1090452178000ワツシヤー,スラスト 17MM2
1190501444000ワツシヤー 16.8X243
1290601001000サークリツプ,エキスターナル 17MM1
1393301060160Aボルト,6カク 6X162
149451016000サークリツプ,エキスターナル 16MM1

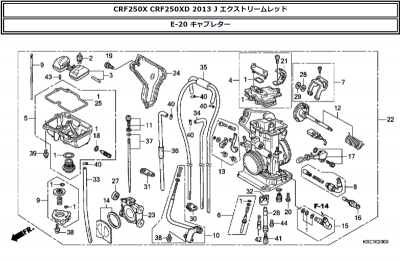

E-20 キャブレター

⾒出部品番号部品名称使⽤個数
116010KSC671ガスケツトセツト1
216011MEN851バルブセツト,フロート1
316013MEB671フロートセツト1
416014KRN731トツプセツト1
516015KSCA11チヤンバーセツト,フロート1
616016KSC671スクリユーセツトA1
716018MEYA11アームセツト,リンク1
816019MEB671スタートセツト,ホツト1
916021MENA01ダイヤフラムセツト,ポンプ1
1016028MENA01スクリユーセツトB1
1116029MEYA11スクリユーセツト,ジエツトニードル1
1216032KSCD21シヤフトセツト,スロツトル1
1316033MENA01レバーセツト,ポンプ1
1416037MEB671バルブセツト,フローテイング1
1516038KRN671ジヨイントセツト,フユーエル1
1616046MEB671バルブセツト,スターター1
1716060KSC671センサーASSY.,スロツトル1
1816076ND5004Oリング 1.3X4.31
1916080HP1601ボルト,カバー1
2016083MEB671スクリユー,パン1
2116088KRNA01クリツプ1
2216100KSCD22キヤブレターASSY. (FCR14B A)1
2316112HP1A01バルブ,スロツトル1
2416157MENA01カバー,スロツトル1
2516163MEB671ガスケツト,フロートチヤンバー1
2616165MEYA11ホルダー,ニードルジエツト1
2716172MEB671ローラー1
2816177MEB671ワツシヤー,プレイン (PO)1
2916178MEB671ワツシヤー,プレイン (ステンレス)1
3016178MEN851バインダー1
3116179KSC671バインダー1
3216185MEN671プレート,バツフアー1
3316196MEN851チユーブ,オーバーフロー1
3416197MEB671チユーブ,エアーベント1
3516198MEB671チユーブCOMP.,エアーベント1
3616199KSC671チユーブCOMP.,エアーベント1
3716203KSCD12ニードルセツト,ジエツト1
38938920400818スクリユーワツシヤー 4X84
39938920401418スクリユーワツシヤー 4X144
409500202079クリツプ,チユーブ (B7)5
41991013571320ジエツト,メイン #1321
42991034400420ジエツト,スロー #421
4399108KSE0600ジエツト,リーク, #601
4499112KRN0680ジエツト,バイスターター #681

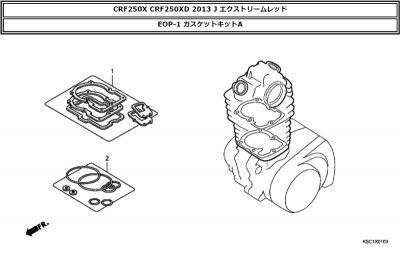

EOP-1 ガスケットキットA

⾒出部品番号部品名称使⽤個数
106113KRN710ガスケツトシートキツトA1
112191KRN731ガスケツト,シリンダー1
112251KRN731ガスケツト,シリンダーヘツド1
112391KRN670ガスケツト,ヘツドカバー1
114560MEN671 ガスケツト,テンシヨナーリフター1
118291MM5860ガスケツト,エキゾーストパイプ1
206114KRN700ワツシヤーOリングキツトA1
212226MEB670シール,リング1
290442397000ワツシヤー,シーリング 6MM1
290543MV9670ラバー,マウンテイング2
291303377000Oリング 13.8X2.51

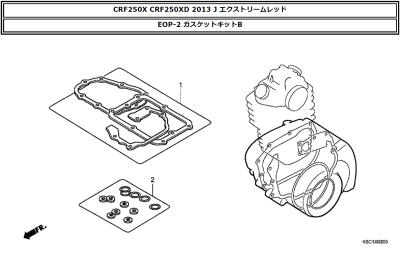

EOP-2 ガスケットキットB

⾒出部品番号部品名称使⽤個数
106115KRNA11ガスケツトシートキツトB1
111191KRNA11ガスケツト,クランクケース1
111352KRN671ガスケツト,クラツチカバー1
111394KRNA01 ガスケツト,R.カバー1
111395KRN671ガスケツト,L.カバー1
119226KRN670ガスケツト,ウオーターポンプ1
206116KSC700ワツシヤーOリングキツトB1
290447KE1000ワツシヤー,シーリング 7MM2
290463ML7000ワツシヤー,シーリング 6.5MM2
290474333000ワツシヤー,シーリング 8MM2
290751GK1003Oリング 8.5X1.71
291301KSRA01Dリング 22MM1
291302PA9003Oリング 39.8X2.2 (アライ)1
291303377000Oリング 13.8X2.51
291304MJ0003Oリング 15.8X2.4 (シヨウワ)1
291305KF0003Oリング 27X2 (アライ)1
291307035000Oリング 18X31
291312KE7003Oリング 19X3 (NOK)1
291370461000Oリング 11.9X2.21

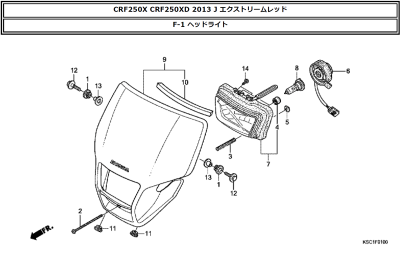

F-1 ヘッドライト

⾒出部品番号部品名称使⽤個数
118293GZ5000ラバー,プロテクターパツキン2
233103KSC670スクリユー,パン 4X551
333107KAE771スプリング,ビームアジヤステイング1
433113MBWD21パイプ,CP2
533117KBR730ナツト,ビームアジヤステイング1
633130KSCA21ソケツトCOMP.,ヘツドライト1
733150KSCA21ヘツドライトユニツトCOMP.1
834901GJ1003バルブ,ヘツドライト (12V 35/36.5W)1
961300KSCA30ZAバイザーセツト,フロント (WL) *NH196*(NH196 ロスホワイト)1
1061302KSCA20ラバー、ライトフオーム1
1183501MG7000グロメツト,サイドカバー2
1290147KPBJ10ボルト,フランジ 6X162
1390501124000ワツシヤー,フロントカバーセツテイング2
149391125120スクリユー,タツピング 5X10 (PO)2

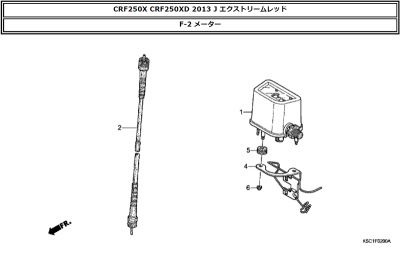

F-2 メーター

⾒出部品番号部品名称使⽤個数
137200MN1731メーターASSY.,トリツプ (KM)1
244830KSC000ケーブルASSY.,スピードメーター1
450130KSC010ステー,カプラー1
580103GJ5000グロメツト,エンジンカバー2
694021050000Sナツト,キヤツプ 5MM2

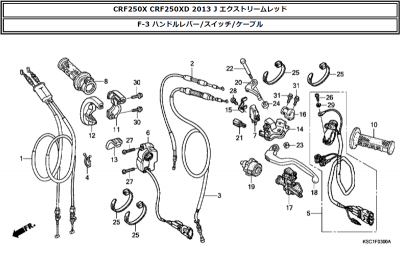

F-3 ハンドルレバー/スイッチ/ケーブル

⾒出部品番号部品名称使⽤個数
117900KSCA10ケーブルASSY.,スロツトル1
217950KSC010ケーブルCOMP.,ホツトスターター1
322870KSC000ケーブルCOMP.,クラツチ1
432171GF9621ロツク,パース1
535130KSCA10スイツチASSY.,エンジンストツプ1
635150KSC671スイツチASSY.,スターター1
735340ML4005スイツチASSY.,フロントストツプ (タテイシ)1
853140MEB671グリツプCOMP.,スロツトル1
1053166GBFJ60グリツプ,L.ハンドル1
1153167MEB672ハウジング,アツパースロツトル1
1253168KSC010ハウジング,アンダースロツトル1
1353169MEB670スライダー,スロツトルケーブル1
1453172KSC000ブラケツト,L.ハンドルレバー1
1553173KSC000プレート,クラツチスイツチ1
1653174KCE670ホルダー,L.レバーブラケツト1
1753177KSC000カバー,L.ハンドルレバー1
1853178KSC000レバー,L.ステアリングハンドル1
1953179MEN671ダイアル,クラツチケーブルアジヤステイング1
2053190MEN670レバー,ホツトスターター1
2153192MEN670ボルト,ワイヤーアジヤステイング1
2290113MEYA10ボルト,ハンドルレバーピボツト1
2390301782000ナツト,U 6MM1
2490501MEN670カラー,ピボツト1
2590650KV6003バンド,ワイヤー 95MM4
2693500040121Aスクリユー,パン 4X121
2793500040140Gスクリユー,パン 4X142
2893500050100Aスクリユー,パン 5X101
299411104000ワツシヤー,スプリング 4MM1
30960010602007ボルト,フランジ 6X202
31960010602200ボルト,フランジ 6X222

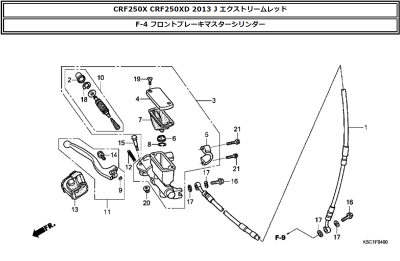

F-4 フロントブレーキマスターシリンダー

⾒出部品番号部品名称使⽤個数
145125KSCA11ホースCOMP.,フロントブレーキ1
245504KN5006ブーツCOMP.1
345510KCE671シリンダーサブASSY.,フロントブレーキ マスター (ニツシン)1
445513KCE671キヤツプ,マスターシリンダー1
545517GW0751ホルダー,マスターシリンダー1
645518KA3731セパレーターCOMP.1
745520KA3731ダイヤフラム1
845523KA3731リング1
945523MEB003リング1
1045530KCE671ピストンセツト,マスターシリンダー1
1153170MEB003レバーセツト,R.ハンドル1
1253174KN5006スプリング,ブレーキレバー1
1353176ML3791カバー,R.ハンドルレバー1
1490111MEB003ボルトセツト,アジヤステイング1
1590114166006ボルト,ハンドルレバーピボツト1
1690145MS9612ボルト,オイル 10X222
1790545300000ワツシヤー,オイルボルト4
1890651MA5671サークリツプ1
1993600040121Gスクリユー,フラツト 4X122
209405006000ナツト,フランジ 6MM1
21960010602200ボルト,フランジ 6X222

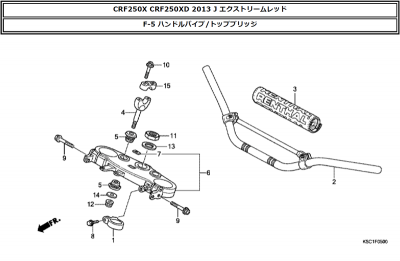

F-5 ハンドルパイプ/トップブリッジ

⾒出部品番号部品名称使⽤個数
145468KS7830ガイド,フロントブレーキホース1
253100MEN670パイプ,ステアリングハンドル1
353121MEN671プロテクター,ハンドル1
453132KA3831ホルダー,ハンドルアンダー2
453132KZ4J20ホルダー,ハンドルアンダー2
553133KA3832クツシヨン,ハンドルパイプ4
653300KSC000ブリツジCOMP.,フオークトツプ1
786150KPG901エンブレム,プロダクシヨン (マルイ)1
890106MJ0000ボルト,フランジ 6X161
990107KZ4J40ボルト,フランジ 8X454
1090124KZ4J40ボルト,フランジ 8X354
1190304KZ4J30ナツト,ステアリングステム1
1290306KZ4711ナツト,U 10MM2
1390503KZ4J40ワツシヤー,ステアリングステム1
1490507KA3830ワツシヤー,プレイン 10MM2
159501422100ホルダーB1,ハンドルパイプアツパー2

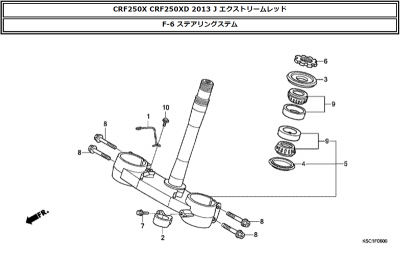

F-6 ステアリングステム

⾒出部品番号部品名称使⽤個数
144832KSCA00ガイド,スピードメーターケーブル1
245468KS7830ガイド,フロントブレーキホース1
353214KZ3861ダストシール,ステアリングヘツド (アライ)1
453214KZ4701ダストシール,ステアリングヘツド (アライ)1
553219KSC000ステムサブASSY.,ステアリング1
653229KZ4J30スレツド,ステアリングヘツドトツプ1
790106MJ0000ボルト,フランジ 6X161
890107KZ4J40ボルト,フランジ 8X454
991015KZ4701ベアリング,ヘツドパイプ (NTN)2
10957010601000ボルト,フランジ 6X101

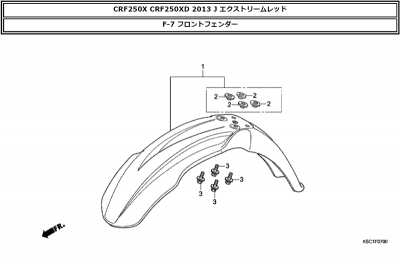

F-7 フロントフェンダー

⾒出部品番号部品名称使⽤個数
161110MEN670フエンダーサブASSY.,フロント1
290512KZ4J20カラー,フロントフエンダー4
3934040601608ボルトワツシヤー 6X164

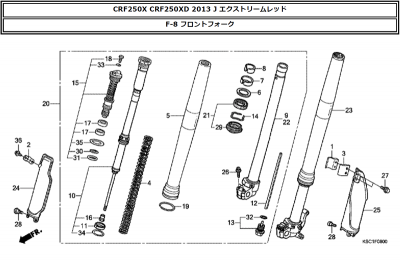

F-8 フロントフォーク

⾒出部品番号部品名称使⽤個数
145461MEN000クランパーA,フロントブレーキホース1
245461MEY670ガイド,スピードメーターケーブル1
345462MEN000クランパーB,フロントブレーキホース1
451401KSC003スプリング,フロントフオーク (シヨウワ)(4.12N/MM,0.42KGF/MM)2
451402KSC003スプリング,フロントフオーク (シヨウワ)(3.92N/MM,0.40KGF/MM)2
451403KSC003スプリング,フロントフオーク (シヨウワ)(4.31N/MM,0.44KGF/MM)2
551410MEY003チユーブ,アウター2
651412KZ3B01リング,バツクアツプ2
751414KZ3B01ブツシユ,ガイド2
851415KZ3B01ブツシユ,スライダー2
951420KSCA01パイプCOMP.,R.スライド1
1051430KSCA01ダンパーCOMP.,フロント2
1151431KZ3B01ブツシユB,スライダ-2
1251437KZ3J41カラー,リバウンドニードル2
1351440KSC003ボルトCOMP.,センター2
1451447KZ3003リング,オイルシールストツパー2
1551450KSCA01ボルトASSY.,フロントフオーク2
1651451KZ3B01ナツト,ロツク2
1751453KZ3B01ブツシユC,スライダ-4
1851456KZ3J41ボルト,プラグ2
1951476MEY003リング,ウエアー2
2051480KSCA21フオークサブASSY.,R.フロント1
2151490KSC003シールセツト,フロントフオーク2
2251520KSCA01パイプCOMP.,L.スライド1
2351580KSCA21フオークサブASSY.,L.フロント1
2451610MEY000ZAプロテクター,R.フロントフオーク *TNATURAL* (TNATURAL ナチュラル)1
2551620MEN000ZAプロテクター,L.フロントフオーク *TNATURAL* (TNATURAL ナチュラル)1
2690108KZ4J40ボルト,フランジ 8X404
2790113KZ3000ボルト,フランジ 6MM2
2890113MAC780ボルト,プロテクター6
2991254KSC003ダストシール2
3091256KZ3A71Oリング 26.7X3.52
3191257MEB751Oリング 27.7X1.92
3291258KZ3B01Oリング 18.8X1.92
3391301KZ3711Oリング 3.5X1.52
3491356KZ3003Oリング 44.7X2.42
3591356MW0003Oリング 37.2X2.4 (シヨウワ)2
369391314110スクリユー,タツピング 4X102

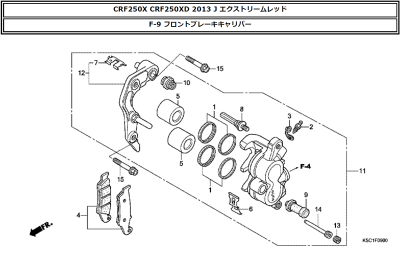

F-9 フロントブレーキキャリパー

⾒出部品番号部品名称使⽤個数
106431MA3405シールセツト,ピストン2
243352568003スクリユー,ブリーダー (ニツシン)1
343353461771キヤツプ,ブリーダー1
445105MY6415パツドセツト,フロント1
545107KZ4J31ピストン2
645108MY1006スプリング,パツド1
745112KS6701リテーナー1
845131HA5672ボルトA,ピン1
945132166016ブーツ,ピンブツシユ (ニツシン)1
1045133MA3006ブーツB1
1145150MEN006キヤリパーサブASSY.,L.フロント ブレーキ(ニツシン)1
1245190MEN006ブラケツトサブASSY.,L.フロント キヤリパー1
1345203MG3016プラグ,ピン1
1445215HA5672ピン,ハンガー1
1590110KZ4J40ボルト,フランジ 8X402

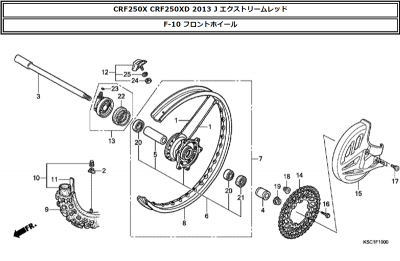

F-10 フロントホイール

⾒出部品番号部品名称使⽤個数
106440KZ4J40スポークセツト,フロント (240MM)36
242714KA3710キヤツプ,バルブ1
344301KSC000アクスル,フロントホイール1
444311KZ4J40カラー,L.フロントホイール1
544620MAC680カラー,フロントデイスタンス1
644635KSC000ハブサブASSY.,フロント1
744650KSCA20ホイールサブASSY.,フロント1
844701MENA11リム,フロントホイール (21X1.60)1
944711MENJ01タイヤ,フロント (ダンロツプ) (80/100-2151M)1
1044712400004チユーブ,タイヤ (ダンロツプ)1
1144713KS6641フラツプ,タイヤ (ダンロツプ)1
1244715MA0770ストツパー,ビード (1.60)1
1344800KSC003ボツクスASSY.,スピードメーター ギヤー1
1445351MENA10デイスク,フロントブレーキ1
1551614KZ4J41ZAカバー,フロントデイスク *TNATURAL *(TNATURAL ナチュラル)1
1690105MAC680ボルト,デイスク 6X196
1790114MAC780ボルト,フロントデイスクカバ-2
1890301473003ナツト,U 6MM6
1990301KZ4J40ナツト,フロントアクスル1
2091062MAC681ベアリング,ラジアルボール 69042
2191201KS6004オイルシール, 26X37X7 (アライ)1
2291251KSC003ダストシール 46X58X71
2391319ME5003Oリング 5.5X1.41
2494001080000Sナツト,6カク1
259411108000ワツシヤー,スプリング 8MM1

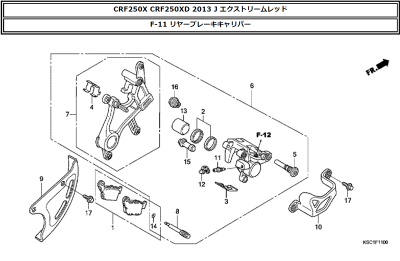

F-11 リヤーブレーキキャリパー

⾒出部品番号部品名称使⽤個数
106435KRN712パツドセツト,リヤー1
206451MZ2405シールセツト,ピストン1
343108KZ4J41スプリング,パツド1
443112KZ4J41リテーナー,ブラケツト1
543131KW3006ボルト,ピン1
643150KRN711キヤリパーサブASSY.,リヤーブレーキ (ニツシン)1
743190KRN711ブラケツトサブASSY.,リヤー1
843215KZ4J41ピン,ハンガー1
943330KZ4J40ZAカバー,リヤーデイスク *TNATURAL *(TNATURAL ナチュラル)1
1043340MEY000ZAガード,リヤーキヤリパー *TNATURAL *(TNATURAL ナチュラル)1
1143352568003スクリユー,ブリーダー (ニツシン)1
1243353461771キヤツプ,ブリーダー1
1345107MCT006ピストン (22 A)1
1445111MAJG41リング,ストツパー1
1545132166016ブーツ,ピンブツシユ (ニツシン)1
1645133MA3006ブーツB1
1790004GHB600ボルト,フランジ 6X10 (NSHF)4

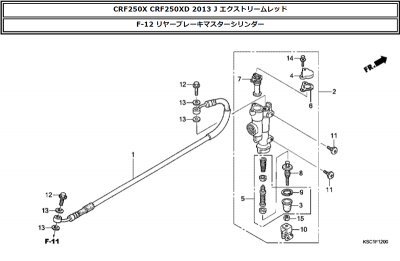

F-12 リヤーブレーキマスターシリンダー

⾒出部品番号部品名称使⽤個数
143310KZ4J41ホース,リヤーブレーキ1
243500KZ4J43シリンダーASSY.,リヤーブレーキマスター(ニツシン)1
343504MB2006ブーツCOMP.1
443513KZ4J41キヤツプ,マスターシリンダー1
543520KZ4J43ピストンセツト,マスターシリンダー1
643521KZ4J41プレート,ダイヤフラム1
743522KZ4J41ダイヤフラム1
843530KZ4J41ロツドCOMP.,プツシユ1
946182MELD21サークリツプ1
1046504KZ4J41ジヨイント,ブレーキロツド1
1190114MAC780ボルト,フロントデイスクカバ-2
1290145MS9612ボルト,オイル 10X222
1390545300000ワツシヤー,オイルボルト4
14934010401600ボルトワツシヤー 4X162
1594002060000Sナツト,6カク 6MM1

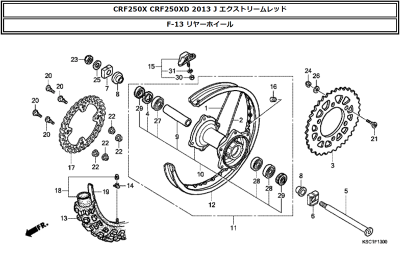

F-13 リヤーホイール

⾒出部品番号部品名称使⽤個数
106420MEY000スポークセツト,リヤー (インサイド)16
206421MEY000スポークセツト,リヤー (アウトサイド)16
341201KSRJ00スプロケツト,フアイナルドリブン (54T)-1
341203KZ4J30スプロケツト,フアイナルドリブン (52T)-1
341204KZ4J30スプロケツト,フアイナルドリブン (53T)1
441231KZ4J20リテーナー,リヤーホイールベアリング1
542301KZ4J40アクスル,リヤーホイール1
642305KZ4J40カラー,L.リヤーアクスル1
742306KZ4J20カラー,R.リヤーアクスル1
842311KZ4J40カラー,リヤーホイールサイド2
942620KZ4J20カラー,リヤーホイールデイスタンス1
1042635KRN710ハブサブASSY.,リヤー1
1142650KSCA20ホイールサブASSY.,リヤー1
1242701KSCA21リム,リヤーホイール (18X2.15)1
1342711KSC004タイヤ,リヤー (ダンロツプ) (100/100-1859M D756)1
1442714KA3710キヤツプ,バルブ1
1542715MA0770ストツパー,ビード (2.15)1
1642717329000キヤツプ,リムホール1
1743351MENA10デイスク,リヤーブレーキ1
1844712300004チユーブ,タイヤ (ダンロツプ) (100/100-19)1
1944713300004フラツプ,タイヤ (ダンロツプ)1
2090105MAC680ボルト,デイスク 6X194
2190125KA4000スクリユー,フラツト 8X316
2290301473003ナツト,U 6MM4
2390305KZ4J20ナツト,U 22MM1
2490309ML3791ナツト,U 8MM (フセラシ)6
2590401KZ4J20ワツシヤー 22X35X21
2690465MC4000ワツシヤー 8MM6
2791051KZ4J21ベアリング,ラジアルボール 69052RS1
2891052KZ4J21ベアリング,ラジアルボール 6905RS2
2991251KZ4J21ダストシール 32X43X72
3094001080000Sナツト,6カク 8MM1
319411108000ワツシヤー,スプリング 8MM1

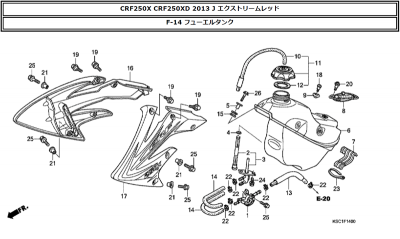

F-14 フューエルタンク

⾒出部品番号部品名称使⽤個数
116950KSCA21コツクASSY.,フユーエル1
216952KCY671スクリーンセツト,フユーエルストレーナー1
316955KSCA21ジヨイントASSY.,フユーエル1
416997467000Oリング 11.8X3.551
517509KZ3B00カラー,タンクセツテイング1
617510KSCA20タンクCOMP.,フユーエル1
717512KSCA20ラバー,フユーエルタンクマウンテイング1
817516KZ3B00バンド,タンクリヤー1
917518KZ4710カラー,シートフロント1
1017521KZ4J20チユーブCOMP.,フユーエルキヤツプ ブリーザー1
1117620MEB670キヤツプASSY.,フユーエルタンク1
1217624KT1780パツキン,フユーエルキヤツプ1
1317681KSCA20チユーブB,フユーエル1
1417684KSCA20チユーブA,フユーエル2
1518334ML3680ラバー,サイレンサー1
1619071KSCU40ZAシユラウドセツト,R.ラジエター (WL) *TYPE1*(TYPE1 )1
1719072KSCU40ZAシユラウドセツト,L.ラジエター (WL) *TYPE1*(TYPE1 )1
1890018ZA5000ボルト,ステーターカバーセツテイング1
1990101KRN730ボルト,スペシヤル 5X94
2090105MEN730スクリユー 5X121
2190501KZ4J20カラーA4
2290651HN6A51クランプ,チユーブ (12.0)6
2391560MS8600タイラツプ,ケ-ブル1
24960010601400ボルト,フランジ 6X142
25960010601600ボルト,フランジ 6X165
26960010603000ボルト,フランジ 6X301

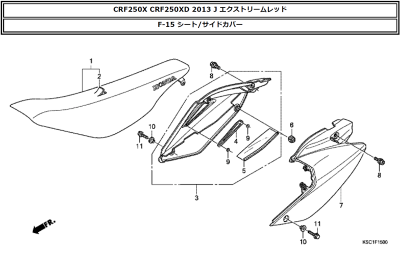

F-15 シート/サイドカバー

⾒出部品番号部品名称使⽤個数
177100KSCU40シートCOMP.1
277101KSCU40レザーCOMP.,シート (マーク/モジナシ)1
383510KSCA30カバー,R.サイド1
483513KSC000プレート1
583514KSC000ガード,ヒート1
683515KS7830ラバー,サイドカバーストツパー1
783610KSCA30カバー,L.サイド1
890102MEN710ボルト,スペシヤル 8MM2
990313GAH780ナツト,スピード 3MM2
1090501KZ4J20カラーA2
11960010601400ボルト,フランジ 6X142

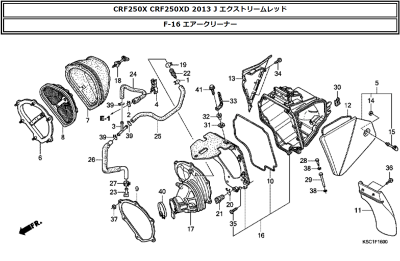

F-16 エアークリーナー

⾒出部品番号部品名称使⽤個数
115707634000クリツプ,オイルドレンチユーブ1
215771551000クリツプ,オイルドレンチユーブ1
316959MY1000ジヨイント,フユーエルチユーブ1
416965VM0771クランプ,ホース1
517211KSCA30ブラケツトASSY.,エアークリーナー1
617212MEN670ステー,エアークリーナーエレメント1
717213KSC000エレメント,エアークリーナー1
817214MEN670ベースASSY.,エレメント1
917217MEB770プレート,エアークリーナーケースフロント1
1017218KSC000シール,エアークリーナーケース1
1117218KSCA30マツドガード,エアークリーナーケース1
1217219KSC000シールA,エアークリーナーカバー1
1317221KSCA30カバー,R.サイド1
1417224KN5670ワツシヤー,エアークリーナーカバーセツテイ ング1
1464509KE8701リテーナー 6MM1
1517225KN5670スタツド 6X211
1517225KN5671スタツド 6X211
1617250KSC010ケースCOMP.,エアークリーナー1
1717253KSC000チユーブ,エアークリーナーコネクテイング1
1817291KSC000ボルト,エレメントセツテイング1
1917316611000クリツプ,ブリーザーチユーブ1
2017316MN1670クリツプA,ブリーザーチユーブ1
2117358HA0680チユーブ,ドレン1
2217359MAGL00ジヨイント,ブリーザーチユーブ1
2317370419700プラグ,ブリーザーチユーブ1
2417372KRN000チユーブA,ブリーザー1
2517374KRN000チユーブB,ブリーザー1
2617375KSC000チユーブC,ブリーザー1
2743514KS6701クランプ,マスターシリンダーオイルホース1
2853189GCS000ピン,ブレーキロツクレバーピボツト1
2964308GG2000ピン,バイザーヒンジ1
3064508KV3000プレート,スプリング1
3190305GK8000ナツト,クリツプ 6MM1
3290501KRN000カラー,エアークリーナー1
3391413679000クリツプ 2X701
349390324380スクリユー,タツピング 4X122
359390325380スクリユー,タツピング 5X167
369391325410スクリユー,タツピング 5X16 (PO)2
3794002050700Sナツト,6カク 5MM6
389454003010Eリング 3MM2
399500202120クリツプ,チユーブ (B12)3
409501860321バンド,エアークリーナーコネクテイング チユーブ (60)1
41960010601600ボルト,フランジ 6X161

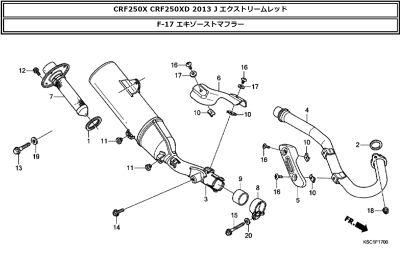

F-17 エキゾーストマフラー

⾒出部品番号部品名称使⽤個数
118291KPS900ガスケツト,エキゾーストマフラー1
218291MM5860ガスケツト,エキゾーストパイプ1
318310KSCA20マフラーCOMP.1
418320KSC000パイプCOMP.,エキゾースト1
518323KSCA30プロテクター,エキゾーストパイプ1
618324KRN000プロテクター,マフラー1
718340KSCA20アレスターCOMP.,マフラー1
818374MG7701バンド,L.マフラー1
918392MK4000パツキン,マフラー1
1019508KA3710ナツト,スプリング 6MM4
1183512KA4700ラバー,サイドカバー2
1290101KCE000ボルト,フランジ 6X104
1390101KZ3J50ボルト,フランジ 8X241
1490123KZ4J40ボルト,フランジ 8X181
1590124KZ4J40ボルト,フランジ 8X351
1690170MEB670ボルト,スペシヤル 6MM4
1790406KV3780ワツシヤー 6MM2
189405008000ナツト,フランジ 8MM2
199410108000ワツシヤー,プレイン 8MM1
209410208800ワツシヤー,プレイン 8MM1

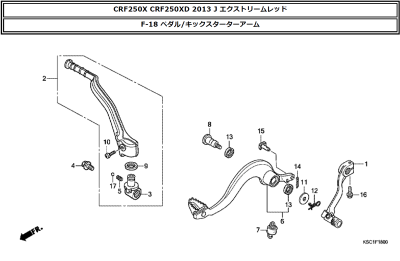

F-18 ペダル/キックスターターアーム

⾒出部品番号部品名称使⽤個数
124700KRN000ペダルCOMP.,チエンジ1
228300KRN000アームASSY.,キツクスターター1
328302KRN000ジヨイント,キツクアーム1
428306MEN670ボルト,キツクジヨイント1
528333KK0000スプリング,キツクスターター1
646510KSC000ペダル,リヤーブレーキ1
746511KZ4J00スプリングASSY.,リヤーブレーキリターン1
846513KSCA10シヤフト,ブレーキピボツト1
946525KK0003ダストシール 17X20X2.51
1090103KRN000ボルト,キツクアーム1
1190512KRN730ワツシヤー 26X10.51
1290705PFF300ピン,スナツプ 8MM1
1391251444000ダストシール 15X20X2.52
149420120120ピン,スプリツト 2.0X121
159501554000ピンD,ジヨイント1
16960010602200ボルト,フランジ 6X221
179621108000ボール,スチール #8 (1/4)1

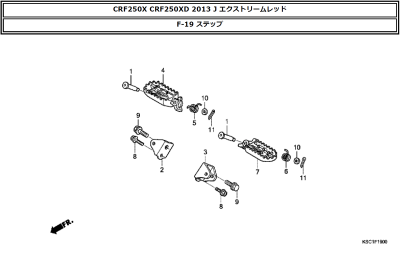

F-19 ステップ

⾒出部品番号部品名称使⽤個数
150603KZ4J40ピン,ステツプジヨイント2
250610MEN671ブラケツト,R.ステツプ1
350611MEN671ブラケツト,L.ステツプ1
450616MEN670アーム,R.ステツプ1
550617KZ4J40スプリング,R.ステツプリターン1
650618KZ4J40スプリング,L.ステツプリターン1
750642MEN670アーム,L.ステツプ1
890101KZ3J50ボルト,フランジ 8X242
990101KZ4J40ボルト,ステツプ 12MM2
109410208800ワツシヤー,プレイン 8MM2
119420125150ピン,スプリツト 2.5X152

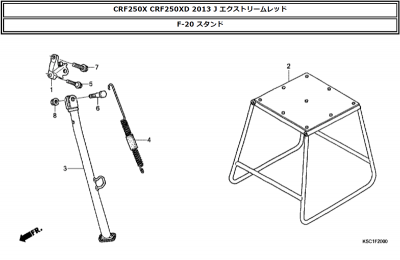

F-20 スタンド

⾒出部品番号部品名称使⽤個数
150125KSC000ブラケツト,サイドスタンド1
250500KA3820スタンドCOMP.,メイン1
350530KSC000バー,サイドスタンド1
450540KSC000スプリングASSY.,サイドスタンド1
590101KZ3J50ボルト,フランジ 8X241
690108MJ0000ボルト,サイドスタンドピボツト1
790122MEN670ボルト 10X241
890304GE8003ナツト,U 10MM (フセラシ)1

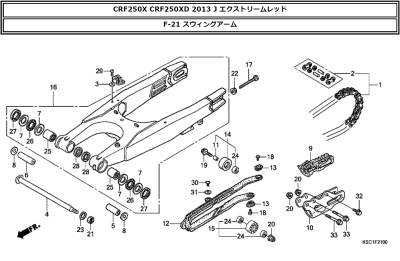

F-21 スウィングアーム

⾒出部品番号部品名称使⽤個数
140540KSC003チエン,ドライブ (ダイドー) (DID520MXV-120ZB) (ヒョウジュンリンク116L)1
240545KSC003ジヨイント,ドライブチエン1
343468KZ3B00ガイド,リヤーブレーキホース1
452101KZ4J40シヤフト,スウイングアームピボット1
552141KZ3J40カラー,スウイングアーム, 49MM1
652141KZ4J40カラー,スウイングアームピボツト (59MM)1
752143KZ3860ワツシヤー,スウイングアームサイド4
852143KZ4J40カラー,スウイングアームピボツトサイド2
952146MENJ00ガイド,チエン1
1052147MENJ00プレート,チエンガイド1
1152160MEN000カラー,チエンテンシヨナー1
1252170KRN710スライダー,チエン1
1352171KR6000ワツシヤー,チエンスライダー2
1452175KSK000ローラー,チエン (32)1
1552176KRN710ローラーCOMP.,チエンロアー (34MM)1
1652200KRNA10スウイングアームサブASSY.,リヤー1
1790105MEN000ボルト,6カク 8X47.52
1890115KV3700スクリユー,パン 5X82
1990124MEB770ボルト,フランジ 8X321
2090301473003ナツト,U 6MM3
2190305KZ3B01NUT, U, HEX. 14MM1
2290309357000ナツト,6カク 8MM2
2390501GBL730ワツシヤー 14MM1
2491011GCT003ベアリング,ラジアルボール 608UU3
2591071MJ0003ベアリング,ニードル 22X29X30 (NTN)2
2691072KZ3861ベアリング,ニードルスラスト2
2791253KZ3861ダストシール 30X37X42
2891283ML7003ダストシール 22X29X4 (アライ)2
2993500050080Aスクリユー,パン 5X82
3093500050080Gスクリユー,パン 5X81
319410305700ワツシヤー,プレイン 5MM1
32960010601200ボルト,フランジ 6X121
33960010604500ボルト,フランジ 6X452

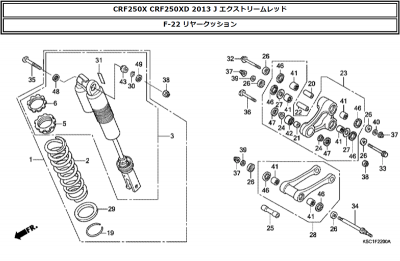

F-22 リヤークッション

⾒出部品番号部品名称使⽤個数
152400KSCJ01クツシヨンASSY.,リヤー1
252401KSCA31スプリング,リヤークツシヨン (シヨウワ)(47.1N/MM,4.8KGF/MM)1
252402KSCA31スプリング,リヤークツシヨン (シヨウワ)(49.0N/MM,5.0KGF/MM)1
252403KSCA31スプリング,リヤークツシヨン (シヨウワ)(44.6N/MM,4.55KGF/MM)1
352410KSCJ01ダンパーCOMP.,リヤー1
552422KZ3J31アジヤスター,スプリング1
652423KZ3J21ナツト,アジヤスター1
1952455KZ3J21リング,ストツパー1
2052463KZ4J40カラーC,クツシヨンアーム1
2152464KRN710カラーD,クツシヨンアーム1
2252464KZ4J20カラーB,クツシヨン1
2352465KSR710アームサブASSY.,クツシヨン1
2452466KRN710カラーD,クツシヨンアームサイド2
2552473KZ4J20カラーA,コネクテイングロツド1
2652475KZ4J20カラー,リンクサイド6
2752476KZ4J20ワツシヤー,スラスト2
2852479KSCA10ロツドサブASSY.,クツシヨン コネクテイング1
2952486KZ3J21シート,スプリング1
3052487KA4831リング,ストツパー1
3187516KS7832ラベル,リヤーダンパーワーニング1
3290130MEN840ボルト,リンク 12X821
3390131MEN840ボルト,リンク 12X921
3490131MEY000ボルト,リンク 12X1201
3590152MEB750ボルト,クツシヨンアツパー 10X531
3690153KZ4710ボルト,クツシヨンロアー 10X43.51
3790306KBP901ナツト,U 12MM3
3890306KZ4711ナツト,U 10MM2
3990501KRN710ワツシヤー,プレイン 12MM2
4090501KZ4J40ワツシヤー,プレイン 12MM1
4191051KSC003ベアリング,ニードル 20X26X156
4291074KRN711ベアリング,ニードル 19X26X131
4391074MAC741ベアリング,スフエリカル 101
4691262KZ3731ダストシール 25X32X46
4791351KRN711ダストシール 17.5X26X32
4891351KZ3731ダストシール,リヤークツシヨンピボツト1
4991351MAC671ダストシール 16X26X31

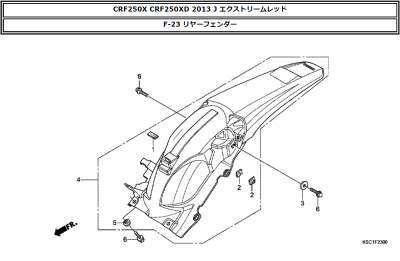

F-23 リヤーフェンダー

⾒出部品番号部品名称使⽤個数
150283KSC300ラバー,バツテリー1
261304958003ナツト,スペシヤル 6X72
377302124000ワツシヤー,シートマウンテイング1
480101KSCA30ZAフエンダーセツト,リヤー (WL) *TYPE1*(TYPE1 )1
590503KRN000カラー,リヤーフエンダー2
6960010601600ボルト,フランジ 6X164

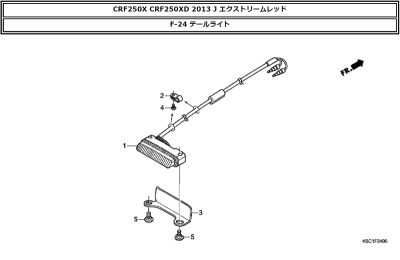

F-24 テールライト

⾒出部品番号部品名称使⽤個数
133701KSCA00テールライトユニツト1
237215KAF008クランプ2
380130KSC000ステー,テールライト1
490102SP1003スクリユー,タツピング 4X8 (PO)2
590380KSC000スクリユー,スペシヤル 5X9.52

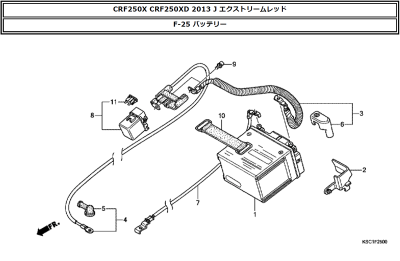

F-25 バッテリー

⾒出部品番号部品名称使⽤個数
131500KSCJ01バツテリー (YTX5L-BS)1
231505KSC000カバー,バツテリーターミナル1
332401KSCA10ケーブル,スターターマグネチツクバツテリー1
432410KSCA10ケーブル,スターターモーター1
532411253000カバー,スターターモーターターミナル1
632414MCF000カバー,バツテリーターミナル1
732601KSCA10ケーブル,バツテリーアース1
835850KK6740スイツチASSY.,スターターマグネチツク1
990111MR5000ボルト,ソケツト 5X92
109501213001バンドB2,バツテリー1
119820031500ヒユーズ,ブレード (15A)1

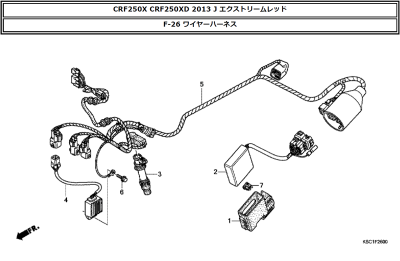

F-26 ワイヤーハーネス

⾒出部品番号部品名称使⽤個数
130401KSC000クツシヨン,C.D.I.ユニツト1
230410KSCD21C.D.I.ユニツト1
330700KRN671キヤツプASSY.,ノイズサプレツサー1
431600KSC671レクチフアイヤーCOMP.,レギユレーター1
532100KSCA20ハーネス,ワイヤー1
6960010601600ボルト,フランジ 6X161
79820031500ヒユーズ,ブレード (15A)1

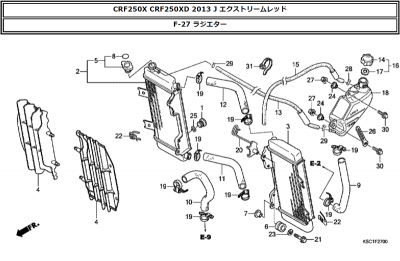

F-27 ラジエター

⾒出部品番号部品名称使⽤個数
112206881310ボルト,シーリング 16MM1
219010KSCA11ラジエター,R.1
319015KSCA11ラジエター,L.1
419033KRN010グリル,ラジエター2
519037KRN641キヤツプCOMP.,ラジエター1
619051KRN000ラバー,ラジエターマウンテイング4
719052MAC680カラー,ラジエターマウンテイング3
819055KRN641シール,ラジエターキヤツプ (エイゴ/フランスゴ/ニホンゴ)1
919061KRN000ホースA,ウオーター1
1019062KRN000ホースB,ウオーター1
1119064KRN000ホースD,ウオーター1
1219064KSC000ホースD,ウオーターアツパー1
1319104KSC000チユーブ,ラジエターブリーザー1
1419104ME9000キヤツプ,リザーブタンク1
1519105KSCA10チユーブ,リザーブタンクドレン1
1619105MG8000キヤツプASSY.,リザーブタンク1
1719107MG8000パツキン,リザーブタンク1
1819110KSC000タンク,ラジエターリザーブ1
1919506KS6700クランプB,ウオーターホース8
2050129MEYA10ガイド,メインハーネス1
2190001GB4000ボルト,フランジ 6X23.54
2290303KRN000ナツト,クリツプ 6MM2
2390403KA3830ワツシヤー,ラジエターマウンテイング4
2490522170700カラー,ギヤーシフトレバーセツテイング2
2591307611000Oリング 13.5X1.41
2691406166000クリツプ,ワイヤー1
279405006000ナツト,フランジ 6MM2
289500202080クリツプ,チユーブ (B8)1
299500202100クリツプ,チユーブ (B10)2
30960010601600ボルト,フランジ 6X162
3190652KT1771バンド,ワイヤー (ブラツク)1

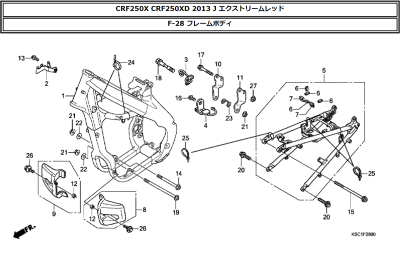

F-28 フレームボディ

⾒出部品番号部品名称使⽤個数
150100KSCA10ボデイCOMP.,フレーム1
250126KRN000ステー,カプラー1
350170KSCA20ガイド,クラツチケーブル1
450197KRN000クリツプ,フユーエルチユーブ1
550200KSC730ボデイCOMP.,リヤーフレーム1
650283KSC300ラバー,バツテリー4
750283MR7300ラバー,シートレール2
850360KRNA10ガード,L.エンジン1
950370KSC000ガード,R.エンジン1
1050407KRN730ブラケツト,R.ヘツドハンガー1
1150408KRN730ブラケツト,L.ヘツドハンガー1
1252156353300カラー 6X42
1390004GHB630ボルト,フランジ 6X16 (NSHF)1
1490101KSC000ボルト,フランジ 10X1171
1590105KRN000ボルト,フランジ 8X1251
1690106KRN000ボルト,フランジ 5X121
1790107KRN000ボルト,フランジ 8X552
1890109KSC000ボルト,フランジ 10X581
1990116KW3000ボルト,フランジ 10X1381
2090122KRN000ボルト,フランジ 10X262
2190302KZ3J40ナツト,フランジ 10MM3
2290410HC4000ワツシヤー 10MM2
2390511KRN000ワツシヤー,ヘツドハンガープレート1
2490651KV6003バンド,ワイヤー 165MM (ブラツク)2
2590652KT1771バンド,ワイヤー (ブラツク)3
26934040601400ボルトワツシヤー 6X142
279405008000ナツト,フランジ 8MM2

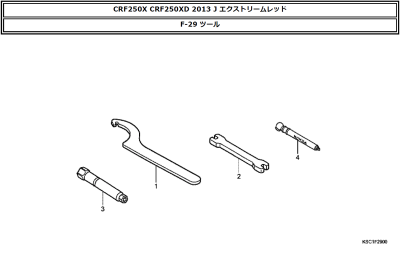

F-29 ツール

⾒出部品番号部品名称使⽤個数
189201KS6810スパナA,ピン2
289212KZ4J40レンチ,ニツプル1
389216MY9000レンチ,プラグ (16MM)1
489301KA4811ゲージ,エアープレツシヤー1

F-30 コーションラベル

⾒出部品番号部品名称使⽤個数
187507KZ3B00マーク,ドライブチエンコーシヨン1
287560GBF751マーク,コーシヨン1

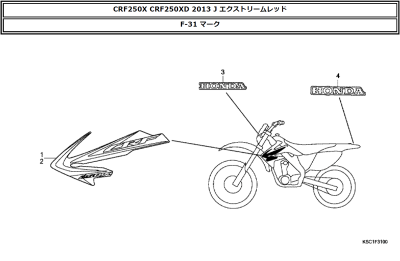

F-31 マーク

⾒出部品番号部品名称使⽤個数
186191KSCU40ZAマーク,R.ラジエターシユラウド *TYPE1*(TYPE1 )1
286192KSCU40ZAマーク,L.ラジエターシユラウド *TYPE1*(TYPE1 )1
387130KSCA30ZAマーク (HONDA) *TYPE1* (TYPE1 )1
487130KSCC30ZAマーク (HONDA) *TYPE1* (TYPE1 )1


Copyright(C) 2007〜 SAKURAI Cycle Center All rights reserved.
