CRF250R CRF250RJ 2018 J エクストリームレッド　HONDA　ホンダ　CRF　純正パーツ　通信販売 | 桜井サイクルセンター

TOPページ > HONDA純正パーツ通信販売

HONDA純正パーツ通信販売

CRF250R CRF250RJ 2018 J エクストリームレッド

E-1 シリンダーヘッドカバー

詳細情報 PDF（359KB）

見出	部品番号	部品名称	使用個数
1	12310K95A20	カバーCOMP.,シリンダーヘツド001	1
2	12316K95A20	プレート,ブリーザー	1
3	12391K95A20	ガスケツトCOMP.,シリンダーヘツドカバー	1
4	90017KRNA40	ボルト,ヘツドカバー	2
5	90101MENA60	ボルト 6X12	3
6	90543MV9670	ラバー,マウンテイング	2

注文フォーム

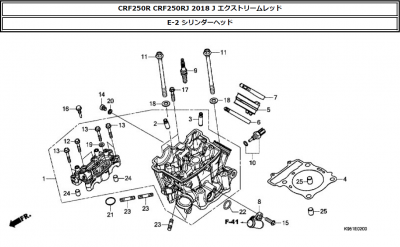

E-2 シリンダーヘッド

詳細情報 PDF（424KB）

見出	部品番号	部品名称	使用個数
1	12010K95A20	ヘツドASSY.,シリンダー	1
2	12204K95P20	ガイド,バルブ (オーバーサイズ)	2
3	12205K95P20	ガイド,インレツトバルブ (オーバーサイズ)	2
4	12251K95A21	ガスケツト,シリンダーヘツド	1
5	16211K95A20	インシユレーター,スロツトルボデイ	1
6	16217K95A20	バンド,インシユレーター	1
7	16218MENA50	バンド,インシユレーター	1
8	19523KRN730	ジヨイント,ウオーター	1
9	31908KRNA41	プラグ,スパーク (R0451B-8)	1
10	37870MGSD31	センサーASSY.,ウオーターテンプレチヤー	1
11	90001K95A20	ボルト,フランジ 10X135	4
12	90002K95A20	ボルト,フランジ 6X35	2
13	90003K95A20	ボルト,フランジ 6X40	6
14	90019MGE000	ボルト,シーリング 8MM	1
15	90022MKEA00	ボルト,フランジ 6X20 (SH)	1
16	90025K95A20	ボルト,スペシヤルフランジ 6X26 (SH)	1
17	90107MENA60	ボルト 6X28	2
18	90453MKEA00	ワツシヤー,プレイン 10MM	4
19	90463ML7000	ワツシヤー,シーリング 6.5MM	2
20	90544439930	パツキン (シヨウワ)	1
21	91301K95A21	Oリング,プラグホール	1
22	91312KE7003	Oリング 19X3 (NOK)	1
23	92900080220B	ボルト,スタツド 8X22	4
24	9430108100	ノツクピン 8X10	2
25	9430112160	ピンA,ノツク 12X16	2

注文フォーム

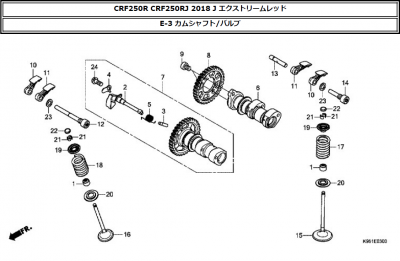

E-3 カムシャフト/バルブ

詳細情報 PDF（426KB）

見出	部品番号	部品名称	使用個数
1	12209GB4681	シール,バルブステム (NOK)	4
2	14102K95A20	ウエイト,デコンプレツシヨン	1
3	14104K95A20	プランジヤー,デコンプレツシヨン	1
4	14105K95A20	プレート,ウエイトセツテイング	1
5	14106K95A20	スプリング,デコンプレツシヨン	1
6	14110K95A20	カムシヤフトCOMP.,インレツト	1
7	14200K95A20	カムシヤフトASSY.,エキゾースト	1
8	14322K95A20	スプロケツト,インテークカム (34T)	1
9	14322MAN620	ボルト,スペシヤルノツク 7X9.5	2
10	14411K95A20	アームA,ロツカー	2
11	14421K95A20	アームB,ロツカー	2
12	14451K95A20	シヤフト,エキゾーストロツカーアーム	1
13	14481K95A20	シヤフト,インレツトR.ロツカーアーム	1
14	14482K95A20	シヤフト,インレツトL.ロツカーアーム	1
15	14711K95A20	バルブ,インレツト	2
16	14721K95A20	バルブ,エキゾースト	2
17	14751K95A21	スプリング,インレツトバルブ	2
18	14761K95A21	スプリング,エキゾーストバルブ	2
19	14771K95A20	リテーナー,バルブスプリング	4
20	14775K95A20	シート,バルブスプリング	4
21	14781KRNA61	コツター,バルブ	8
22	14901MBB000	シム,タペツト (1.20)	4
22	14902MBB000	シム,タペツト (1.225)	4
22	14903MBB000	シム,タペツト (1.250)	4
22	14904MBB000	シム,タペツト (1.275)	4
22	14905MBB000	シム,タペツト (1.30)	4
22	14906MBB000	シム,タペツト (1.325)	4
22	14907MBB000	シム,タペツト (1.350)	4
22	14908MBB000	シム,タペツト (1.375)	4
22	14909MBB000	シム,タペツト (1.40)	4
22	14910MBB000	シム,タペツト (1.425)	4
22	14911MBB000	シム,タペツト (1.450)	4
22	14912MBB000	シム,タペツト (1.475)	4
22	14913MBB000	シム,タペツト (1.50)	4
22	14914MBB000	シム,タペツト (1.525)	4
22	14915MBB000	シム,タペツト (1.550)	4
22	14916MBB000	シム,タペツト (1.575)	4
22	14917MBB000	シム,タペツト (1.60)	4
22	14918MBB000	シム,タペツト (1.625)	4
22	14919MBB000	シム,タペツト (1.650)	4
22	14920MBB000	シム,タペツト (1.675)	4
22	14921MBB000	シム,タペツト (1.70)	4
22	14922MBB000	シム,タペツト (1.725)	4
22	14923MBB000	シム,タペツト (1.750)	4
22	14924MBB000	シム,タペツト (1.775)	4
22	14925MBB000	シム,タペツト (1.80)	4
22	14926MBB000	シム,タペツト (1.825)	4
22	14927MBB000	シム,タペツト (1.850)	4
22	14928MBB000	シム,タペツト (1.875)	4
22	14929MBB000	シム,タペツト (1.90)	4
22	14930MBB000	シム,タペツト (1.925)	4
22	14931MBB000	シム,タペツト (1.950)	4
22	14932MBB000	シム,タペツト (1.975)	4
22	14933MBB000	シム,タペツト (2.00)	4
22	14934MBB000	シム,タペツト (2.025)	4
22	14935MBB000	シム,タペツト (2.050)	4
22	14936MBB000	シム,タペツト (2.075)	4
22	14937MBB000	シム,タペツト (2.10)	4
22	14938MBB000	シム,タペツト (2.125)	4
22	14939MBB000	シム,タペツト (2.150)	4
22	14940MBB000	シム,タペツト (2.175)	4
22	14941MBB000	シム,タペツト (2.20)	4
22	14942MBB000	シム,タペツト (2.225)	4
22	14943MBB000	シム,タペツト (2.250)	4
22	14944MBB000	シム,タペツト (2.275)	4
22	14945MBB000	シム,タペツト (2.30)	4
22	14946MBB000	シム,タペツト (2.325)	4
22	14947MBB000	シム,タペツト (2.350)	4
22	14948MBB000	シム,タペツト (2.375)	4
22	14949MBB000	シム,タペツト (2.40)	4
22	14950MBB000	シム,タペツト (2.425)	4
22	14951MBB000	シム,タペツト (2.450)	4
22	14952MEB670	シム,タペツト (2.475)	4
22	14953MEB670	シム,タペツト (2.500)	4
22	14954MEB670	シム,タペツト (2.525)	4
22	14955MEB670	シム,タペツト (2.550)	4
22	14956MEB670	シム,タペツト (2.575)	4
22	14957MEB670	シム,タペツト (2.600)	4
22	14958MEB670	シム,タペツト (2.625)	4
22	14959MEB670	シム,タペツト (2.650)	4
22	14960MEB670	シム,タペツト (2.675)	4
22	14961MEB670	シム,タペツト (2.700)	4
22	14962MEB670	シム,タペツト (2.725)	4
22	14963MEB670	シム,タペツト (2.750)	4
22	14964MEB670	シム,タペツト (2.775)	4
22	14965MEB670	シム,タペツト (2.800)	4
22	14966MEB670	シム,タペツト (2.825)	4
22	14967MEB670	シム,タペツト (2.850)	4
22	14968MEB670	シム,タペツト (2.875)	4
22	14969MEB670	シム,タペツト (2.900)	4
22	14970MEB670	シム,タペツト (2.925)	4
22	14971MEB670	シム,タペツト (2.950)	4
22	14972MEB670	シム,タペツト (2.975)	4
22	14973MEB670	シム,タペツト (3.000)	4
23	90544439930	パツキン (シヨウワ)	2
24	960010601400	ボルト,フランジ 6X14	1

注文フォーム

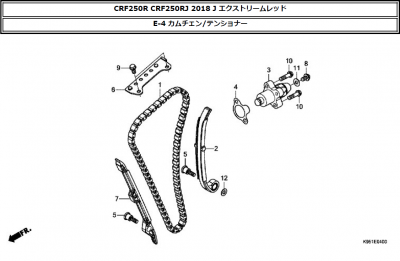

E-4 カムチェン/テンショナー

詳細情報 PDF（375KB）

見出	部品番号	部品名称	使用個数
1	14401K95A21	チエン,カム (106L) (ボルグワーナー)	1
2	14510K95A21	テンシヨナーCOMP.,カムチエン	1
3	14520K95A21	リフターASSY.,テンシヨナー	1
4	14523K95A21	ガスケツト,テンシヨナーホール	1
5	14531K95A20	ボルト,テンシヨナーピボツト	2
6	14546K95A20	ガイドCOMP.B,カムチエン	1
7	14611K95A20	ガイド,カムチエン	1
8	90001MFND00	ボルト,フランジ 6X10	1
9	90004GHB610	ボルト,フランジ 6X12 (NSHF)	2
10	90102MENA60	ボルト 6X22	2
11	90442397000	ワツシヤー,シーリング 6MM	1
12	9410106000	ワツシヤー,プレイン 6MM	1

注文フォーム

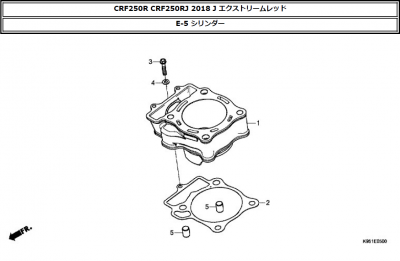

E-5 シリンダー

詳細情報 PDF（337KB）

見出	部品番号	部品名称	使用個数
1	12100K95A20	シリンダー	1
2	12191K95A21	ガスケツト,シリンダー	1
3	90107MENA60	ボルト 6X28	1
4	90463ML7000	ワツシヤー,シーリング 6.5MM	1
5	9430112160	ピンA,ノツク 12X16	2

注文フォーム

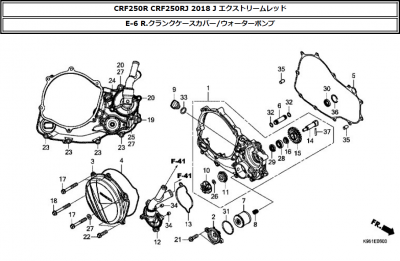

E-6 R.クランクケースカバー/ウォーターポンプ

詳細情報 PDF（448KB）

見出	部品番号	部品名称	使用個数
1	11300K95A20	カバーASSY.,R.クランクケース	1
2	11333MKEA00	カバー,オイルフイルター	1
3	11351K95A20	カバー,クラツチ	1
4	11352K95A20	ガスケツト,クラツチカバー	1
5	11394K95A21	ガスケツト,R.カバー	1
6	15104K95A20	パイプ,オイルパス	1
7	15412MEN671	フイルターCOMP.,エンジンオイル	1
8	15414MEB670	スプリング,オイルフイルター	1
9	15611K95A20	キヤツプ,オイルフイラー	1
10	19215K95A20	インペラー,ウオーターポンプ	1
11	19217KRNA61	シール,メカニカル	1
12	19220K95A20	カバーCOMP.,ウオーターポンプ	1
13	19226K95A20	ガスケツト,ウオーターポンプ	1
14	19241K95A20	シヤフト,ウオーターポンプ	1
15	19242K95A20	ギヤー,ウオーターポンプドリブン (24T)	1
16	19243K95A20	カラー	1
17	90010K95A20	ボルト,フランジ 6X40 (SH)	3
18	90011K95A20	ボルト,フランジ 6X45 (SH)	1
19	90023MKEA00	ボルト,フランジ 6X35 (SH)	1
20	90103MENA60	ボルト 6X45	2
21	90105MENA60	ボルト 6X18	2
22	90106MENA60	ボルト 6X20	2
23	90107MENA60	ボルト 6X28	4
24	90108MENA60	ボルト 6X30	1
25	90109MENA70	ボルト 6X25	1
26	90447KE1000	ワツシヤー,シーリング 7MM	1
27	90463ML7000	ワツシヤー,シーリング 6.5MM	3
28	91002MENA31	ベアリング,ボール 12X24X6	1
29	91201148003	オイルシール 12X22X5 (アライ)	1
30	91201HM3A61	オイルシール 14X22X5 (アライ)	1
31	91302PA9003	Oリング 39.8X2.2 (アライ)	1
32	91302PJ4004	Oリング 9.6X1.9 (アライ)	2
33	91307KRNA41	Dリング 14X3	1
34	91320KE1000	ノツクピン 8X7	2
35	9430108140	ノツクピン 8X14	2
36	9452024000	サークリツプ,インターナル 24MM	1
37	9622040238	ローラー 4X23.8	1

注文フォーム

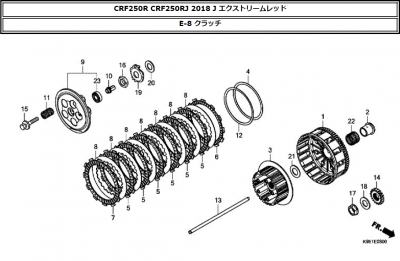

E-8 クラッチ

詳細情報 PDF（414KB）

見出	部品番号	部品名称	使用個数
1	22100K95A20	アウターCOMP.,クラツチ	1
2	22116K95A20	カラー,クラツチアウター	1
3	22120K95A20	センター,クラツチ	1
4	22125435000	シート,ジヤダースプリング	1
5	22201K95A20	デイスク,クラツチフリクシヨン	6
6	22202K95A20	デイスクB,クラツチフリクシヨン	1
7	22203K95A20	デイスク,クラツチフリクシヨン	1
8	22321KF0770	プレート,クラツチ	7
9	22350K95A20	プレートCOMP.,クラツチプレツシヤー	1
10	22352K95A21	ピース,クラツチリフター	1
11	22401KRNA80	スプリング,クラツチ	5
12	22402435000	スプリング,ジヤダー	1
13	22850K95A20	ロツドCOMP.,クラツチリフター	1
14	23121K95A20	ギヤー,プライマリードライブ (19T)	1
15	90024MAS000	ボルトワツシヤー 6X28	5
16	90235MENA30	ナツト 18MM	1
17	90303ZX2C00	ナツト,6カク 18MM	1
18	90432HP0A00	ワツシヤー,スペシヤル 18MM	1
19	90441KSC670	ワツシヤー,ロツク 18MM	1
20	90456KA4000	ワツシヤー,スラスト 18X32	1
21	90459KB4670	ワツシヤー,スラスト 20MM	1
22	91011KS6003	ベアリング,ニードル 25X29X22 (トウヨウ)	1
23	961406001000	ベアリング,ラジアルボール 6001	1

注文フォーム

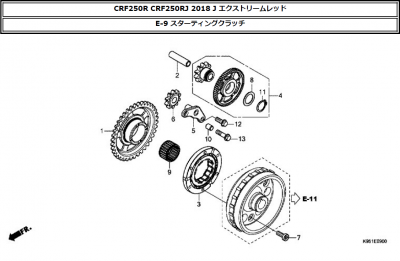

E-9 スターティングクラッチ

詳細情報 PDF（399KB）

見出	部品番号	部品名称	使用個数
1	28110K95A20	ギヤーCOMP.,スタータードリブン	1
2	28123MKEA10	シヤフトA,スターターリダクシヨン	1
3	28125K95A21	アウターCOMP.,スターテイングクラツチ	1
4	28130K95A20	ギヤーCOMP.A,スターターリダクシヨン	1
5	28140K95A20	ホルダーCOMP.,スターターアイドル	1
6	28141K95A20	ギヤー,スターターアイドル (10T)	1
7	90085413781	ボルト,ソケツト 6MM	6
8	90452115000	ワツシヤー 17MM	1
9	91008K95A21	ベアリング,ニードル 26X30X17	1
10	9430108100	ノツクピン 8X10	1
11	9451017000	サークリツプ,エキスターナル 17MM	1
12	957010601600	ボルト,フランジ 6X16	1
13	958010602200	ボルト,フランジ 6X22	1

注文フォーム

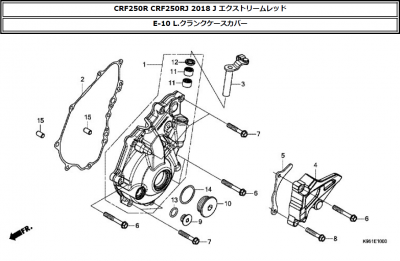

E-10 L.クランクケースカバー

詳細情報 PDF（405KB）

見出	部品番号	部品名称	使用個数
1	11340K95A20	カバーCOMP.,L.クランクケース	1
2	11395K95A21	ガスケツト,L.カバー	1
3	22810K95A20	レバーCOMP.,クラツチリフター	1
4	23810K95A20	カバーCOMP.,ドライブスプロケツト	1
5	23812K95A20	ガイド,ドライブチエン	1
6	90010K95A20	ボルト,フランジ 6X40 (SH)	4
7	90012K95A20	ボルト,フランジ 6X32 (SH)	5
8	90030MKEA00	ボルト,フランジ 6X30 (SH)	1
9	90084MEN670	キヤツプ 14MM	1
10	90087KVE900	キヤツプ 32MM	1
11	91053719005	ベアリング,ニードル 12X16X10 (NTN)	2
12	91205MEB671	オイルシール 12X18X3 (アライ)	1
13	91303377000	Oリング 13.8X2.5	1
14	91305KRM840	Oリング 31.7X2.4	1
15	9430108140	ノツクピン 8X14	2

注文フォーム

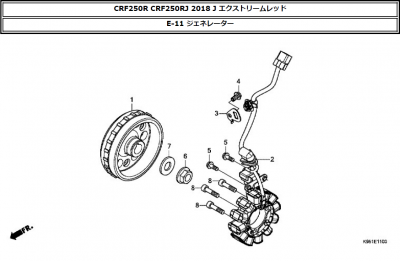

E-11 ジェネレーター

詳細情報 PDF（355KB）

見出	部品番号	部品名称	使用個数
1	31110K95A21	フライホイールCOMP.	1
2	31120K95A21	ステーターCOMP.	1
3	32112K95A20	ステー,ハーネス	1
4	90001MFND00	ボルト,フランジ 6X10	1
5	90003MEL000	ボルト,フランジ 5X14	2
6	90201KRM840	ナツト,フランジ 14MM	1
7	90501KPTA00	ワツシヤー 14.1X29X2.8	1
8	966000602500	ボルト,ソケツト 6X25	3

注文フォーム

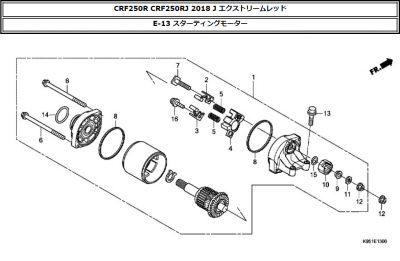

E-13 スターティングモーター

詳細情報 PDF（388KB）

見出	部品番号	部品名称	使用個数
1	31200K95A21	モーターASSY.,スターター	1
2	31201KPCD51	ブラシセツトA,カーボン	1
3	31202KPCD51	ブラシセツトB,カーボン	1
4	31203KPCD51	ホルダー,ブラシ	1
5	31204MEW921	スプリング,カーボンブラシ	2
6	31205KPCD51	ボルトセツト	2
7	31206MEW921	ボルト,ターミナル	1
8	31207HP5601	リング	2
9	31208MEW921	インシユレーター	1
10	31209MEW921	ストツパー,ターミナル	1
11	31210MEW921	ワツシヤー	1
12	90071MB0000	ナツトワツシヤー 6MM	2
13	90109MENA70	ボルト 6X25	2
14	91309425003	Oリング 24.4X3.1(アライ)	1
15	91320MB0000	Oリング 4X2	1
16	938920501208	スクリユーワツシヤー 5X12	1

注文フォーム

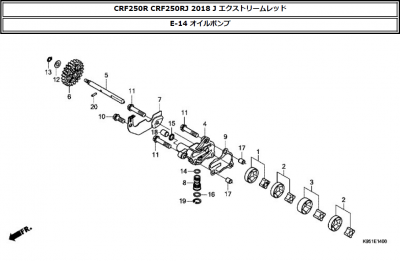

E-14 オイルポンプ

詳細情報 PDF（377KB）

見出	部品番号	部品名称	使用個数
1	15021K95A20	ローターセツト,オイルポンプ	1
2	15022K95A20	ローターセツト,オイルポンプ	2
3	15023K95A20	ローターセツト,オイルポンプ	1
4	15101K95A20	カバー,オイルポンプ	1
5	15111K95A20	シヤフト,オイルポンプ	1
6	15130K95A20	ギヤーCOMP.,オイルポンプドリブン (23T)	1
7	15202K95A20	プレート,オイルポンプギヤーガイド	1
8	15220K95A20	バルブASSY.,リリーフ	1
9	15351K95A21	ガスケツト,オイルポンプカバー	1
10	90104MENA60	ボルト 6X14	1
11	90107MENA60	ボルト 6X28	3
12	90443MEL000	ワツシヤー 6MM	1
13	90603MKEA00	サークリツプ 6MM	1
14	90751GK1003	Oリング 8.5X1.7	1
15	91303KK0003	ガスケツト,ラバー	1
16	91305PE2003	Oリング 9.8X1.9	1
17	9430108100	ノツクピン 8X10	2
18	9430110120	ノツクピン 10X12	1
19	9452014000	サークリツプ,インターナル 14MM	1
20	9622030118	ローラー 3X11.8	1

注文フォーム

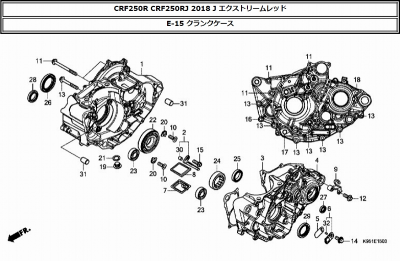

E-15 クランクケース

詳細情報 PDF（439KB）

見出	部品番号	部品名称	使用個数
1	11100K95A20	クランクケースCOMP.,R.	1
2	11110K95A20	ジエツトCOMP.,ピストン	1
3	11191K95A21	ガスケツト,クランクケース	1
4	11200K95A20	クランクケースCOMP.,L.	1
5	11221MKEA00	バルブ,リード	1
6	11230MKEA00	ストツパーCOMP.,リードバルブ	1
7	15153K95A20	ストレーナー,オイル	1
8	15421MKEA00	スクリーン,オイルフイルター	1
9	22830K95A21	レシーバーCOMP.,クラツチケーブル	1
10	90001MEN850	スクリユー,スペシヤルフラツト 6X17	2
11	90005K95A20	ボルト,フランジ 6X65 (LNSH)	5
12	90006K95A20	ボルト,フランジ 6X16 (LNSH)	1
13	90009K95A20	ボルト,フランジ 6X45 (LNSH)	8
14	90019MKEA00	ボルトワツシヤー 6X14	1
15	90021MKEA00	ボルト,フランジ 6X16 (SH)	1
16	90051MKEA00	ボルト,フランジ 6X28 (LNSH)	1
17	90053MKEA00	ボルト,フランジ 6X50 (LNSH)	1
18	90056MKEA00	ボルト,フランジ 6X75 (LNSH)	1
19	90084MN8010	キヤツプ 14MM	1
20	90441MENA30	プレート,ベアリングホルダー	2
21	90544KF0000	ワツシヤー,シーリング 14MM	1
22	91001K95A21	ベアリング,ラジアルボール 30X72X16	1
23	91001MENA31	ベアリング,ラジアルボールスペシヤル 6202	2
24	1002K95A21	ベアリング,スペシヤルローラー	1
25	91004GEM003	ベアリング,ラジアルボール 6805	1
26	91202K95A21	オイルシール 39X56X7.5	1
27	91203KA4771	オイルシール 14X22X5 (NOK)	1
28	91206K95A21	オイルシール 24X36X7	1
29	91207K95A21	オイルシール 31X45X7	1
30	9430108100	ノツクピン 8X10	1
31	9430114200	ノツクピン 14X20	2
32	9430304065	ピンC,ノツク 4X6.5	1

注文フォーム

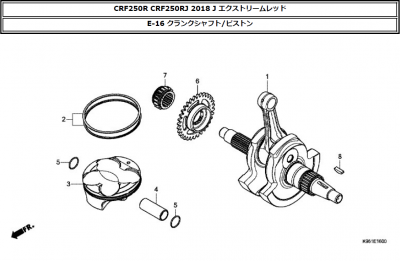

E-16 クランクシャフト/ピストン

詳細情報 PDF（370KB）

見出	部品番号	部品名称	使用個数
1	13000K95A20	クランクシヤフトCOMP.	1
2	13011K95A20	リングセツト,ピストン	1
3	13101K95A20	ピストン	1
4	13111K95A21	ピン,ピストン	1
5	13112MEE000	クリツプ,ピストンピン 16MM	2
6	13411K95A20	ギヤー,バランサードライブ (32T)	1
7	14311K95A20	スプロケツト,タイミング (17T)	1
8	90741KVK900	キー,ウツドラフ 25X14X4.6	1

注文フォーム

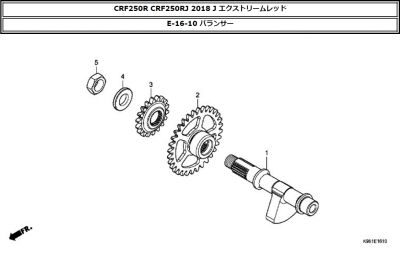

E-16-10 バランサー

詳細情報 PDF（346KB）

見出	部品番号	部品名称	使用個数
1	13421K95A20	シヤフト,バランサー	1
2	13422K95A20	ギヤー,バランサードリブン (32T)	1
3	19245K95A20	ギヤー,ウオーターポンプドライブ (18T)	1
4	90401KFC900	ワツシヤー 12X22.5	1
5	94002122000S	ナツト,6カク 12MM	1

注文フォーム

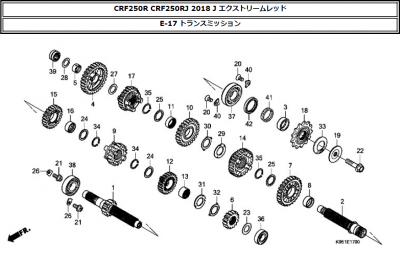

E-17 トランスミッション

詳細情報 PDF（428KB）

見出	部品番号	部品名称	使用個数
1	23210K95A20	メインシヤフトCOMP. (13T)	1
2	23220K95A20	カウンターシヤフトCOMP.	1
3	23225MEN730	カラー,カウンターシヤフト	1
4	23411K95A20	ギヤー,カウンターフアースト (29T)	1
5	23413KRNA40	カラー 17MM	1
6	23421K95A21	ギヤー,メインシヤフトセカンド (15T)	1
7	23431K95A21	ギヤー,カウンターシヤフトセカンド (27T)	1
8	23432K95A20	カラー 23X26X11.5	1
9	23441K95A20	ギヤー,メインシヤフトサード (17T)	1
10	23451K95A21	ギヤー,カウンターサード (25T)	1
11	23452K95A20	カラー,スプライン 23X10	1
12	23461K95A20	ギヤー,メインシヤフトフオース (22T)	1
13	23462K95A20	カラー,スプライン 22X14	1
14	23471K95A20	ギヤー,カウンターフオース (27T)	1
15	23481K95A20	ギヤー,メインシヤフトフイフス (23T)	1
16	23482K95A20	カラー 22X25X11.2	1
17	23491K95A20	ギヤー,カウンターシヤフトフイフス (24T)	1
18	23801K95A20	スプロケツト,ドライブ (13T)	1
19	23802KSC670	カラー,ドライブスプロケツト	1
20	90003KRN670	スクリユー,スペシヤルフラツト 6X12	2
21	90071MF5000	ボルト,フランジソケツト 6X14	2
22	90112413000	ボルト,UBS 8X33	1
23	90403HN8000	ワツシヤー,スペシヤル 17MM	1
24	90404KW3000	ワツシヤー,スラストインボリユート	2
25	90431K95A20	ワツシヤー,スプライン 23MM	2
26	90441KRM840	プレート,ベアリングホルダー	2
27	90446357000	ワツシヤー,スラスト 17.2MM	1
28	90446K95A20	ワツシヤー 16X26X1.0	1
29	90451K95A20	ワツシヤー,スプライン 23MM	1
30	90452K95A20	ワツシヤー,ロツク 23MM	1
31	90453K95A20	ワツシヤー,スプライン 22MM	1
32	90454K95A20	ワツシヤー,ロツク 22MM	1
33	90501KSC670	ワツシヤー,スプリング 24MM	1
34	90602360000	セツトリング 22MM	2
35	90602K95A20	サークリツプ,エキスターナル 23MM	2
36	91004MCT003	ベアリング,ラジアルボール 6003U	1
37	91005MKEA01	ベアリング,ラジアルボール 24X56X14	1
38	91006HM7003	ベアリング,ラジアルボール 22X47X14	1
39	91006K95A21	ベアリング,ニードル 16X24X13	1
40	91012KA3710	プレート,カウンターシヤフトベアリング	2
41	91201ML3873	Dリング 23.75MM (アライ)	1
42	91207ML3871	オイルシール 31X40X7 (アライ)	1

注文フォーム

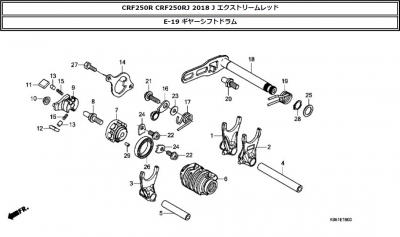

E-19 ギヤーシフトドラム

詳細情報 PDF（417KB）

見出	部品番号	部品名称	使用個数
1	24211K95A20	フオーク,R.ギヤーシフト	1
2	24221K95A20	フオーク,L.ギヤーシフト	1
3	24231K95A20	フオーク,センターギヤーシフト	1
4	24241KSC670	シヤフトA,シフトフオーク	1
5	24242KRNA40	シヤフトB,シフトフオーク	1
6	24311K95A20	ドラム,ギヤーシフト	1
7	24312MKEA01	センター,ギヤーシフトドラム	1
8	24315HA0000	ピン,シフター	1
9	24321K95A20	シフター,ドラム	1
10	24322MM4000	カラー,シフター	1
11	24324KA3711	ポールA,ラチエツト	1
12	24325KA3711	ポールB,ラチエツト	1
13	24326KBH901	プランジヤー,ポール	2
14	24328K95A20	プレート,ガイド	1
15	24329KA3740	スプリング,ポールプランジヤー	2
16	24430K95A20	ストツパーCOMP.,ギヤーシフトドラム	1
17	24435MKEA00	スプリング,ドラムストツパー	1
18	24610K95A20	スピンドルCOMP.,ギヤーシフト	1
19	24651MEB670	スプリング,ギヤーシフトリターン	1
20	24652KRNA40	ピン,ギヤーシフトリターンスプリング	1
21	90023K95A20	ピボツト,シフトドラムストツパーアーム	1
22	90071MF5000	ボルト,フランジソケツト 6X14	2
23	90435HB3000	ワツシヤー 6.1MM	1
24	90442MENA30	プレート,ベアリングホルダー	2
25	90451155000	ワツシヤー 14MM	1
26	91004GEM003	ベアリング,ラジアルボール 6805	1
27	93301060160A	ボルト,6カク 6X16	2
28	9451014000	サークリツプ,エキスターナル 14MM	1
29	9622040080	ローラー 4X8	1

注文フォーム

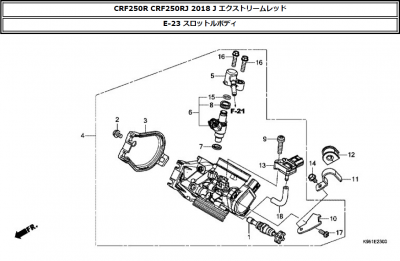

E-23 スロットルボディ

詳細情報 PDF（397KB）

見出	部品番号	部品名称	使用個数
1	16046KRNA41	バルブCOMP.,スターター	1
2	16080HP1601	ボルト,カバー	1
3	16157MENA31	カバー,ボデイ	1
4	16400K95A21	ボデイASSY.,スロツトル (2GA A)	1
5	16422MKEA01	ジヨイント,インジエクター	1
6	16450MKEA01	インジエクターASSY.,フユーエル	1
7	16472MCW000	シールリング,インジエクター	1
8	16473P7A004	クツシヨンリング,インジエクター	1
9	16542MENA41	スクリユーワツシヤー 6X25	1
10	17567MKEA01	ベース,クランプ	1
11	17568HP5600	クランパー,フユーエルホース	1
12	17579MKEA00	ラバー,フユーエルフイードホース	1
13	46401TM8A01	センサーA,マスターパワープレツシヤー	1
14	90002MC7000	ボルト,フランジ 5X8	1
15	91301P7A004	Oリング 7.8X1.9	1
16	934010502000	ボルトワツシヤー 5X20	2
17	93500050121H	スクリユー,パン 5X12	1
18	950053504520	チユーブ 3.5X45 (95005-35001-20M)	1

注文フォーム

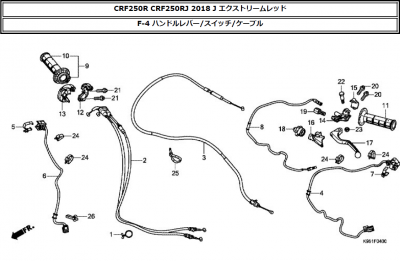

F-4 ハンドルレバー/スイッチ/ケーブル

詳細情報 PDF（415KB）

見出	部品番号	部品名称	使用個数
1	17233KCZJ20	ホルダー,チユーブ	1
2	17910MKEA01	ケーブルCOMP.,スロツトル	1
3	22870K95A21	ケーブルCOMP.,クラツチ	1
4	35135MKEA61	スイツチセツト,エンジンストツプ&モード	1
5	35151MKEA11	バンドセツト	1
6	35155MKEA61	スイツチセツト,スターター	1
7	35181HM8V81	バンドセツト	1
8	35330MKEA61	スイツチASSY.,クラツチ	1
9	53140KRNA30	グリツプCOMP.,スロツトル	1
10	53165KRNA30	グリツプ,R.ハンドル	1
11	53166KRNA30	グリツプ,L.ハンドル	1
12	53167MKEA00	ハウジング,アツパースロツトル	1
13	53168MKEA00	ハウジング,アンダースロツトル	1
14	53172MKEA60	ブラケツト,L.ハンドルレバー	1
15	53174KCE670	ホルダー,L.レバーブラケツト	1
16	53177MKEA60	カバー,L.ハンドルレバー	1
17	53178MENA01	レバー,L.ステアリングハンドル	1
18	53179MEN671	ダイアル,クラツチケーブルアジヤステイング	1
19	53192MEN670	ボルト,ワイヤーアジヤステイング	1
20	90102MENA60	ボルト 6X22	2
21	90106KRNA90	ボルト 6X20	2
22	90113429770	ボルト,ハンドルレバーピボツト	1
23	90301782000	ナツト,U 6MM	1
24	90650KV6003	バンド,ワイヤー 95MM	4
25	90650MA6720	バンド,ワイヤーハーネス	1
26	91540S7S003	クリツプ,ハーネスバンド (ブラツク) (157.7MM)	1

注文フォーム

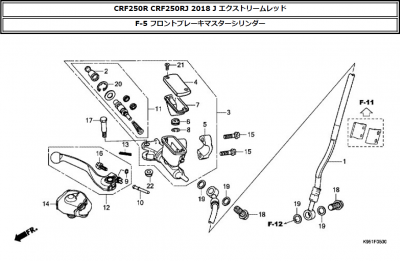

F-5 フロントブレーキマスターシリンダー

詳細情報 PDF（424KB）

見出	部品番号	部品名称	使用個数
1	45125MKEA01	ホースCOMP.,フロントブレーキ	1
2	45504MENJ01	ブーツCOMP.	1
3	45510KRNA91	シリンダーサブASSY.,フロントブレーキマスター (ニツシン)	1
4	45513KCE671	キヤツプ,マスターシリンダー	1
5	45517GW0751	ホルダー,マスターシリンダー	1
6	45518MENJ01	セパレーターCOMP.	1
7	45520KA3731	ダイヤフラム	1
8	45523KA3731	リング	1
9	45523MEB003	リング	1
10	45525MENJ01	ロツド,プツシユ	1
11	45530MENJ01	ピストンセツト,マスターシリンダー	1
12	53171MENJ01	レバーCOMP.,R.ステアリングハンドル	1
13	53174KN5006	スプリング,ブレーキレバー	1
14	53176MENJ01	カバー,R.ハンドルレバー	1
15	90102MENA60	ボルト 6X22	2
16	90111MEB003	ボルトセツト,アジヤステイング	1
17	90114MENJ01	ボルト,ハンドルレバー	1
18	90145MS9612	ボルト,オイル 10X22	2
19	90545300000	ワツシヤー,オイルボルト	4
20	90651MA5671	サークリツプ	1
21	93600040121G	スクリユー,フラツト 4X12	2
22	9405006000	ナツト,フランジ 6MM	1

注文フォーム

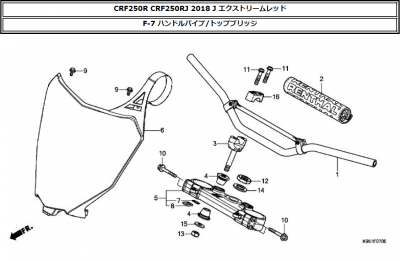

F-7 ハンドルパイプ/トップブリッジ

詳細情報 PDF（402KB）

見出	部品番号	部品名称	使用個数
1	53100MEN670	パイプ,ステアリングハンドル	1
2	53121KRNA90	プロテクター,ハンドル	1
3	53132KA3831	ホルダー,ハンドルアンダー	2
3	53132KZ4J20	ホルダー,ハンドルアンダー	2
4	53133KA3832	クツシヨン,ハンドルパイプ	4
5	53300MKEA00	ブリツジCOMP.,フオークトツプ	1
6	61136MKEA00ZA	プレート,フロントナンバー NH196(NH196 ロスホワイト)	1
7	86105MJTE00	エンブレム,HRC	1
8	86150KPG901	エンブレム,プロダクシヨン (マルイ)	1
9	90004GHB600	ボルト,フランジ 6X10 (NSHF)	2
10	90107KZ4J40	ボルト,フランジ 8X45	4
11	90124KZ4J40	ボルト,フランジ 8X35	4
12	90304KZ4J30	ナツト,ステアリングステム	1
13	90306KZ4711	ナツト,U 10MM	2
14	90503KZ4J40	ワツシヤー,ステアリングステム	1
15	90507KA3830	ワツシヤー,プレイン 10MM	2
16	9501422100	ホルダーB1,ハンドルパイプアツパー	2

注文フォーム

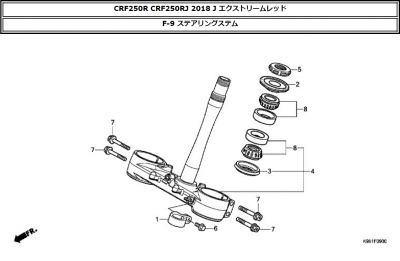

F-9 ステアリングステム

詳細情報 PDF（367KB）

見出	部品番号	部品名称	使用個数
1	45468KRNA90	ガイド,フロントブレーキホース	1
2	53214KZ3861	ダストシール,ステアリングヘツド (アライ)	1
3	53214KZ4701	ダストシール,ステアリングヘツド (アライ)	1
4	53219MKEA00	ステムサブASSY.,ステアリング	1
5	53229KZ4J30	スレツド,ステアリングヘツドトツプ	1
6	90104KRNA90	ボルト,フランジ 6X16	1
7	90108KZ4J40	ボルト,フランジ 8X40	4
8	91015KZ4701	ベアリング,ヘツドパイプ (NTN)	2

注文フォーム

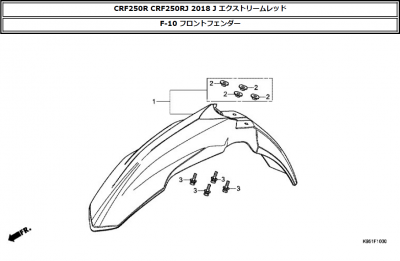

F-10 フロントフェンダー

詳細情報 PDF（349KB）

見出	部品番号	部品名称	使用個数
1	61110MKEA00ZA	フエンダーASSY.,フロント R292R(R292R エクストリームレッド)	1
2	90512MKEA00	カラー,フロントフエンダー	4
3	934040601608	ボルトワツシヤー 6X16	4

注文フォーム

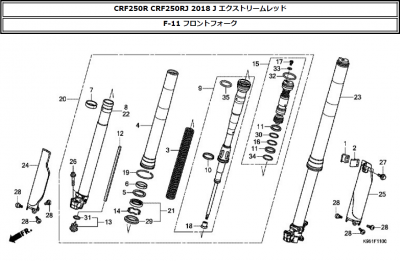

F-11 フロントフォーク

詳細情報 PDF（427KB）

見出	部品番号	部品名称	使用個数
1	45461MEN000	クランパーA,フロントブレーキホース	1
2	45462MEN000	クランパーB,フロントブレーキホース	1
3	51401K95A21	スプリング,フロントフオーク (4.4N/MM)	2
3	51401MKEA01	スプリング,フロントフオーク (4.8N/MM)	2
3	51402MKEA01	スプリング,フロントフオーク (4.6N/MM)	2
4	51410MKEA01	チユーブ,アウター	2
5	51412KRNA91	リング,バツクアツプ	2
6	51414KRNA91	ブツシユ,ガイド	2
7	51415KRNA91	ブツシユ,スライダー	2
8	51420MKEA01	パイプCOMP.,R.スライド	1
9	51430K95A21	ダンパーCOMP.,フロント	2
10	51431MKEA01	ブツシユB,スライダ-	2
11	51436KRNA91	ブツシユ,スライダー	4
12	51438KRNA91	カラー,リバウンドニードル	2
13	51440KRNA91	ボルトCOMP.,センター	2
14	51447KRNA91	リング,オイルシールストツプ	2
15	51450K95A21	ボルトASSY.,フロントフオーク	2
16	51453KRNA91	リング,ピストン	2
17	51456KZ3711	ボルト,プラグ	2
18	51458KRNA91	ナツト,ロツク	2
19	51476KRNA91	リング,ウエアー	2
20	51480K95A21	フオークサブASSY.,R.フロント	1
21	51490KRNA91	シールセツト,フロントフオーク	2
22	51520MKEA01	パイプCOMP.,L.スライド	1
23	51580K95A21	フオークサブASSY.,L.フロント	1
24	51610MKEA00	プロテクター,R.フロントフオーク	1
25	51620MKEA00	プロテクター,L.フロントフオーク	1
26	90108KZ4J40	ボルト,フランジ 8X40	4
27	90113KZ3000	ボルト,フランジ 6MM	2
28	90113MAC780	ボルト,プロテクター	6
29	91254KRNA91	シール,ダスト	2
30	91256KRNA91	Oリング 31.6X1.8	2
31	91257KRNA91	Oリング 22.1X1.9	2
32	91258GF4003	Oリング 42.2X2.4	2
33	91301KZ3711	Oリング 3.5X1.5	2
34	91302MA3661	Oリング 35.5X2	2
35	91351KRNA41	Oリング 47.2X2.4	2

注文フォーム

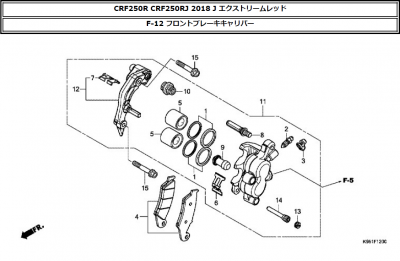

F-12 フロントブレーキキャリパー

詳細情報 PDF（386KB）

見出	部品番号	部品名称	使用個数
1	06431MA3405	シールセツト,ピストン	2
2	43352568003	スクリユー,ブリーダー (ニツシン)	1
3	43353461771	キヤツプ,ブリーダー	1
4	45105MY6415	パツドセツト,フロント	1
5	45107KZ4J31	ピストン	2
6	45108MY1006	スプリング,パツド	1
7	45112KS6701	リテーナー	1
8	45131HA5672	ボルトA,ピン	1
9	45132166016	ブーツ,ピンブツシユ (ニツシン)	1
10	45133MA3006	ブーツB	1
11	45150MEN006	キヤリパーサブASSY.,L.フロントブレーキ	1
12	45190MEN006	ブラケツトサブASSY.,L.フロントキヤリパー	1
13	45203MG3016	プラグ,ピン	1
14	45215HA5672	ピン,ハンガー	1
15	90110KZ4J40	ボルト,フランジ 8X40	2

注文フォーム

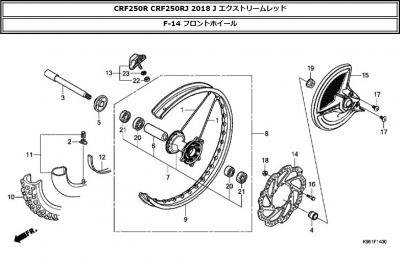

F-14 フロントホイール

詳細情報 PDF（438KB）

見出	部品番号	部品名称	使用個数
1	06440MEN840	スポークセツト,フロント (240MM)	36
2	42714KA3710	キヤツプ,バルブ	1
3	44301MEN000	アクスル,フロントホイール	1
4	44311MKEA60	カラー,L.フロントホイール	1
5	44312KRNA30	カラーCOMP.,R.フロントホイール	1
6	44620MKEA60	カラー,フロントホイールデイスタンス	1
7	44635MKEA60	ハブサブASSY.,フロント	1
8	44650MKEA60	ホイールサブASSY.,フロント	1
9	44701MENA11	リム,フロントホイール (21X1.60)	1
10	44711MKEA01	タイヤ,フロント (ダンロツプ) (80/100-2151M)	1
11	44712400004	チユーブ,タイヤ (ダンロツプ)	1
12	44713KS6641	フラツプ,タイヤ (ダンロツプ)	1
13	44715MA0770	44715-MA0-770 ストツパー,ビード (1.60)	1
14	45351KRNA90	デイスク,フロントブレーキ	1
15	51614MKEA00ZA	カバー,フロントデイスク NH1 (NH1 ブラック)	1
16	90105MAC680	ボルト,デイスク 6X19	6
17	90114MAC780	ボルト,フロントデイスクカバ-	2
18	90301473003	ナツト,U 6MM (フセラシ)	6
19	90301KZ4J40	ナツト,フロントアクスル	1
20	91062MAC681	ベアリング,ラジアルボール 6904	2
21	91201KS6004	オイルシール 26X37X7 (アライ)	2
22	94001080000S	ナツト,6カク 8MM	1
23	9411108000	ワツシヤー,スプリング 8MM	1

注文フォーム

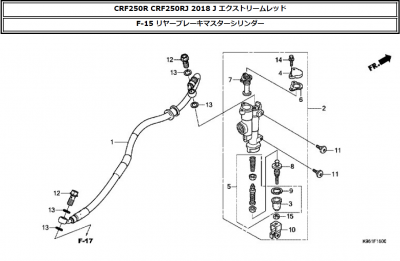

F-15 リヤーブレーキマスターシリンダー

詳細情報 PDF（392KB）

見出	部品番号	部品名称	使用個数
1	43310MKEA01	ホースCOMP.,リヤーブレーキ	1
2	43500KZ4J43	シリンダーASSY.,リヤーブレーキマスター(ニツシン)	1
3	43504MB2006	ブーツCOMP.	1
4	43513KZ4J41	キヤツプ,マスターシリンダー	1
5	43520KZ4J43	ピストンセツト,マスターシリンダー	1
6	43521KZ4J41	プレート,ダイヤフラム	1
7	43522KZ4J41	ダイヤフラム	1
8	43530KZ4J41	ロツドCOMP.,プツシユ	1
9	46182MELD21	サークリツプ	1
10	46504KZ4J41	ジヨイント,ブレーキロツド	1
11	90114MAC780	ボルト,フロントデイスクカバ-	2
12	90145MS9612	ボルト,オイル 10X22	2
13	90545300000	ワツシヤー,オイルボルト	4
14	934010401600	ボルトワツシヤー 4X16	2
15	94002060000S	ナツト,6カク 6MM	1

注文フォーム

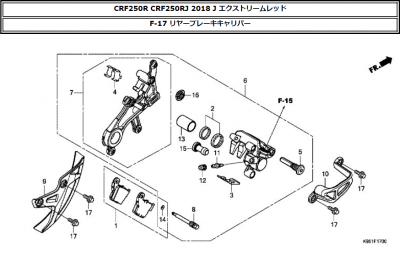

F-17 リヤーブレーキキャリパー

詳細情報 PDF（401KB）

見出	部品番号	部品名称	使用個数
1	06435KRN712	パツドセツト,リヤー	1
2	06451MZ2405	シールセツト,ピストン	1
3	43108KZ4J41	スプリング,パツド	1
4	43112KZ4J41	リテーナー,ブラケツト	1
5	43131KW3006	ボルト,ピン	1
6	43150MKEA01	キヤリパーサブASSY.,リヤー	1
7	43190MKEA01	ブラケツトサブASSY.,リヤー	1
8	43215KZ4J41	ピン,ハンガー	1
9	43330KRNA70ZB	カバー,リヤーデイスク NH1 (NH1 ブラック)	1
10	43340MENA20	ガード,リヤーキヤリパー	1
11	43352568003	スクリユー,ブリーダー (ニツシン)	1
12	43353461771	キヤツプ,ブリーダー	1
13	45107MCT006	ピストン(22 A)	1
14	45111MAJG41	リング,ストツパー	1
15	45132166016	ブーツ,ピンブツシユ (ニツシン)	1
16	45133MA3006	ブーツB	1
17	90101KRNA90	ボルト,フランジ 6X10 (NSHF)	4

注文フォーム

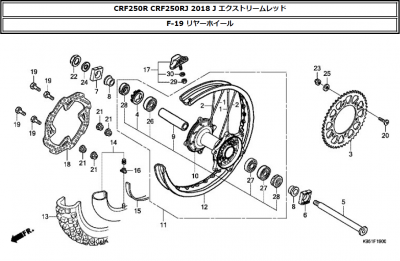

F-19 リヤーホイール

詳細情報 PDF（444KB）

見出	部品番号	部品名称	使用個数
1	06420KRN710	スポークセツト,リヤー (ｲﾝｻｲﾄﾞ)	16
2	06421KRN710	スポークセツト,リヤー (ｱｳﾄｻｲﾄﾞ)	16
3	41201MKEA00	スプロケツト,フアイナルドリブン (49T)	1
3	41202MKEA00	スプロケツト,フアイナルドリブン (48T)	1
4	41231KZ4J20	リテーナー,リヤーホイールベアリング	1
5	42301KRNA30	アクスル,リヤーホイール	1
6	42305KRNA30	カラー,L.リヤーアクスル	1
7	42306KZ4J20	カラー,R.リヤーアクスル	1
8	42311MKEA60	カラー,リヤーホイールサイド	2
9	42620MKEA60	カラー,リヤーホイールデイスタンス	1
10	42635MKEA60	ハブサブASSY.,リヤー	1
11	42650K95A20	ホイールサブASSY.,リヤー	1
12	42701KRNA41	リム,リヤーホイール (19X1.85)	1
13	42711K95A21	タイヤ,リヤー (100/90-19 57M) (ダンロツプ)	1
14	44712300004	チユーブ,タイヤ (ダンロツプ) (100/100-19)	1
15	44713300004	フラツプ,タイヤ (ダンロツプ)	1
16	42714KA3710	キヤツプ,バルブ	1
17	42715KA2680	ストツパー,ビード(1.85)	1
18	43351KRNA90	デイスク,リヤーブレーキ	1
19	90105MAC680	ボルト,デイスク 6X19	4
20	90125KA4000	スクリユー,フラツト 8X31	6
21	90301473003	ナツト,U 6MM (フセラシ)	4
22	90305KZ4J20	ナツト,U 22MM	1
23	90309ML3791	ナツト,U 8MM (フセラシ)	6
24	90401KZ4J20	ワツシヤー 22X35X2	1
25	90465MC4000	ワツシヤー 8MM	6
26	91051KZ4J21	ベアリング,ラジアルボール 69052RS	1
27	91052KZ4J21	ベアリング,ラジアルボール 6905RS	2
28	91251KZ4J21	ダストシール 32X43X7	2
29	94001080000S	ナツト,6カク 8MM	1
30	9411108000	ワツシヤー,スプリング 8MM	1

注文フォーム

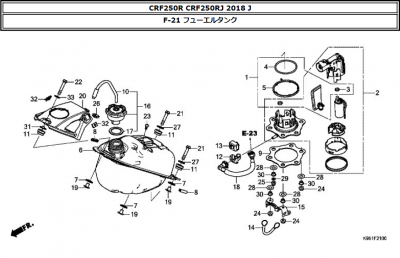

F-21 フューエルタンク

詳細情報 PDF（428KB）

見出	部品番号	部品名称	使用個数
1	06160MKEA00	フイルターキツト,フユーエル	1
2	16700MKEA01	ポンプASSY.,フユーエル	1
3	16702KPCD50	Oリング 8.6X1.9	1
4	16711MENA30	Oリング 3.7X73.9	1
5	16712MKEA00	シール,ダスト	1
6	17510MKEA00	タンクCOMP.,フユーエル	1
7	17515MKEA00	カラー,タンクマウンテイング	3
8	17518MFND00	トリム,フユーエルタンク	2
9	17519MKEA00	プレート,フユーエルポンプ	1
10	17521MENA30	チユーブCOMP.,フユーエルキヤツプブリーザー	1
11	17523MKEA00	ラバー,タンクマウンテイング	3
12	17575KRNA90	カバー,フユーエルコネクター	1
13	17576KRNA90	ラバー,フユーエルコネクター	1
14	17577MENA30	ケーブル,フユーエルタンクストッパー	1
15	17578K95A20	ガイド,ストツパーケーブル	1
16	17620MKEA00	キヤツプASSY.,フユーエルタンク	1
17	17622MKEA00	パツキン,フユーエルキヤツプ	1
18	17630MKEA01	ホースCOMP.,フユーエルフイード	1
19	19052MAC680	カラー,ラジエターマウンテイング	3
20	83150MKEA00	シエルター,トツプ	1
21	90107MENA60	ボルト 6X28	2
22	90107MKEA00	ボルト,フランジ 6X35 (SH)	1
23	90119MGE000	ボルト,スペシヤル 5X10 (ステンレス)	1
24	90217HW1670	ナツト,フランジ 6MM	5
25	90301MKEA00	ナツト,フランジキヤツプ 6MM	1
26	90305HW1730	ナツト,クリツプ 5MM	1
27	90404GE2760	ワツシヤー,プレイン 6MM	2
28	90502MENA30	ワツシヤー,コニカルスプリングフユーエルポンプ	6
29	90504HW1670	ワツシヤー,プレイン 6MM	1
30	90504MKEA00	カラー,フユーエルポンプ	6
31	90512KZ4J20	カラー,フロントフエンダー	1
32	90677KAN961	ナツト,クリツプ 5MM	2
33	9410306700	ワツシヤー,プレイン 6MM	1

注文フォーム

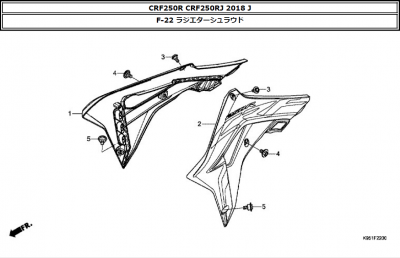

F-22 ラジエターシュラウド

詳細情報 PDF（338KB）

見出	部品番号	部品名称	使用個数
1	19071K95A20	シユラウドCOMP.,R.ラジエター	1
2	19072K95A20	シユラウドCOMP.,L.ラジエター	1
3	90101KRN730	ボルト,スペシヤル 5X9	2
4	90103MKEA00	ボルト,スペシヤル 6MM	2
5	90126MKEA00	ボルト,スペシヤル 6MM	2

注文フォーム

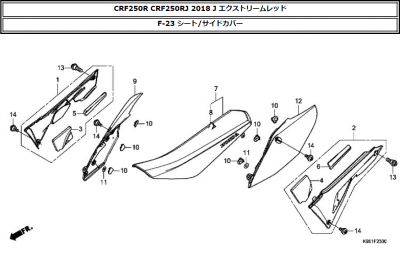

F-23 シート/サイドカバー

詳細情報 PDF（394KB）

見出	部品番号	部品名称	使用個数
1	17231MKEA00ZA	カバーCOMP.,R.エアクリーナーボツクスR292R (R292R エクストリームレッド)	1
2	17232MKEA00ZA	カバーCOMP.,L.エアクリーナーボツクスR292R (R292R エクストリームレッド)	1
3	17233MKEA00	マツトA,R.エアークリーナーボツクスカバー	1
4	17234MKEA00	マツトA,L.エアークリーナーボツクスカバー	1
5	17235MKEA00	マツトB,R.エアークリーナーボツクスカバー	1
6	17236MKEA00	マツトB,L.エアークリーナーボツクスカバー	1
7	77100MKEA02ZA	シートCOMPTYPE1 (TYPE1)	1
8	77110MKEA01	レザーCOMP.,シート (マーク/モジナシ)	1
9	83510MKEA00ZA	カバーCOMP.,R.サイド NH196 (NH196ロスホワイト)	1
10	83515K95A20	ラバー,サイドカバーストツパー	6
11	83516MKEA00	ワツシヤー,サイドカバーストツパー	2
12	83610MKEA00ZA	カバーCOMP.,L.サイド NH196 (NH196ロスホワイト)	1
13	90121MKEA00	ボルト,スペシヤル 8MM	2
14	90126MKEA00	ボルト,スペシヤル 6MM	4

注文フォーム

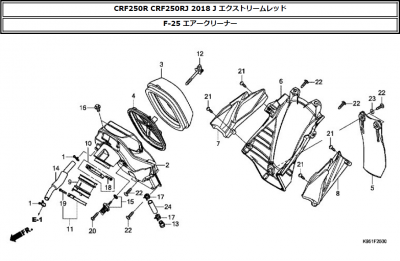

F-25 エアークリーナー

詳細情報 PDF（428KB）

見出	部品番号	部品名称	使用個数
1	15771551000	クリツプ,オイルドレンチユーブ	2
2	17210K95A20	ケースCOMP.,エアークリーナー	1
3	17213MKEA00	エレメント,エアークリーナー	1
4	17214MKEA00	ベースASSY.,エレメント	1
5	17218MKEA00	マツドガード	1
6	17221MKED00	ケース,エアークリーナーロアー	1
7	17222MKED00	カバー,R.エアークリーナーインナー	1
8	17223MKED00	カバー,L.エアークリーナーインナー	1
9	17253K95A20	チユーブ,エアークリーナーコネクテイング	1
10	17254MKEA00	バンド,エアークリーナーコネクテイングチユーブ (64)	1
11	17255K95A20	バンド,エアークリーナーコネクテイングチユーブ (60)	1
12	17291KSC000	ボルト,エレメントセツテイング	1
13	17370382870	プラグ,ブリーザーチユーブ	1
14	17371MKEA00	チユーブ,ブリーザー	1
15	37880KWWC01	センサーASSY.,エアーテンプレチヤー	1
16	90103MEN710	ボルト,スペシヤル 6MM	2
17	91406MS8000	クランプ,チユーブ (D14.5)	2
18	93500040250G	スクリユー,パン 4X25	1
19	93500040300G	スクリユー,パン 4X30	1
20	9391125520	スクリユー,タツピング 5X20	2
21	9391325480	スクリユー,タツピング 5X16 (PO)	4
22	9391325580	スクリユー,タツピング 5X20	6
23	9410305700	ワツシヤー,プレイン 5MM	2
24	950033700631	チユーブ,ビニール 11X15X60 (95003-37001-60M)	1

注文フォーム

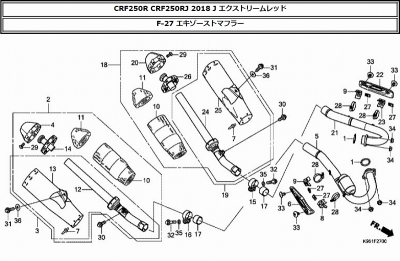

F-27 エキゾーストマフラー

詳細情報 PDF（453KB）

見出	部品番号	部品名称	使用個数
1	18291KSVJ01	ガスケツト,エキゾーストパイプ	2
2	18300K95D20	マフラーASSY.,R.	1
3	18310K95D20	マフラーCOMP.,R.	1
4	18318MKEA00	カバー,R.エンド	1
5	18320K95A20	パイプCOMP.,R.エキゾースト	1
6	18323K95A20	プロテクター,R.エキゾーストパイプ	1
7	18326KRNA00	リベツト,ブラインド 3.2	12
8	18327K95A20	ステー,R.エキゾーストパイププロテクター	1
9	18327KRNA80	ステー,エキゾーストパイププロテクター	2
10	18334K95A20	パツク,ガラスウールセンター	2
11	18337KRN850	ウールB,グラス	2
12	18360K95D20	マフラーCOMP.,R.フロント	1
13	18361K95D20	ボデイCOMP.,R.マフラー	1
14	18362K95A20	セパレーターCOMP. (R.)	1
15	18373ML0000	バンド,R.エキゾーストパイプ (ﾋﾀﾞﾘｶﾞﾜ)	1
16	18374ML0000	バンド,L.エキゾーストパイプ (ﾐｷﾞｶﾞﾜ)	1
17	18392HA7710	パツキン,エキゾースト	2
18	18400K95D20	マフラーASSY.,L.	1
19	18410K95D20	マフラーCOMP.,L.	1
20	18418MKEA00	カバー,L.エンド	1
21	18420K95A20	パイプCOMP.,L.エキゾースト	1
22	18423K95A20	プロテクター,L.エキゾーストパイプ	1
23	18427K95A20	ステー,L.エキゾーストパイププロテクター	1
24	18460K95D20	マフラーCOMP.,L.フロント	1
25	18461K95D20	ボデイCOMP.,L.マフラー	1
26	18462K95A20	セパレーターCOMP. (L.)	1
27	19508KA3710	ナツト,スプリング 6MM	4
28	19516GAG003	クランプ,ホース 30-37MM	4
29	90101MKEA00	ボルト,スペシヤル 5X12	16
30	90109MENA30	ボルト 8X20	2
31	90109MKEA00	ボルト,フランジ 8X25 (SH)	2
32	90124MEB770	ボルト,フランジ 8X32	2
33	90170MEB670	ボルト,スペシヤル 6MM	4
34	9405008000	ナツト,フランジ 8MM	4
35	9410208800	ワツシヤー,プレイン 8MM	2
36	9410308000	ワツシヤー,プレイン 8MM	2

注文フォーム

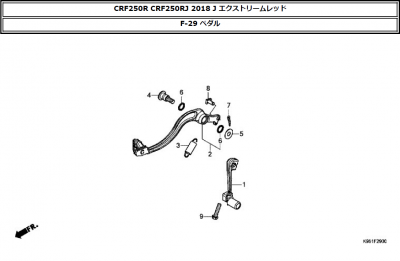

F-29 ペダル

詳細情報 PDF（342KB）

見出	部品番号	部品名称	使用個数
1	24700MKEA00	ペダルCOMP.,チエンジ	1
2	46510MENA70	ペダルCOMP.,リヤーブレーキ	1
3	46511KZ4J00	スプリングASSY.,リヤーブレーキリターン	1
4	46513KRN730	シヤフト,ブレーキピボツト	1
5	90512KRN730	ワツシヤー 26X10.5	1
6	91251444000	ダストシール 15X20X2.5	2
7	9420120120	ピン,スプリツト 2.0X12	1
8	9501554000	ピンD,ジヨイント	1
9	960010602500	ボルト,フランジ 6X25	1

注文フォーム

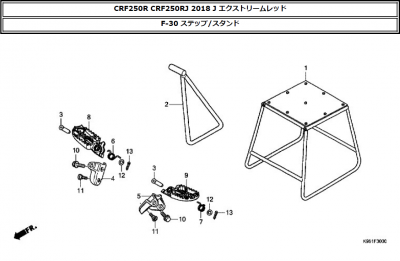

F-30 ステップ/スタンド

詳細情報 PDF（372KB）

見出	部品番号	部品名称	使用個数
1	50500KA3820	スタンドCOMP.,メイン	1
2	50530KRNA70	バー,サイドスタンド	1
3	50603KZ4J40	ピン,ステツプジヨイント	2
4	50610MENB10	ブラケツト,R.ステツプ	1
5	50611MENB10	ブラケツト,L.ステツプ	1
6	50617KZ4J40	スプリング,R.ステツプリターン	1
7	50618KZ4J40	スプリング,L.ステツプリターン	1
8	50660MENA60	アーム,R.ステツプ	1
9	50670MENA60	アーム,L.ステツプ	1
10	90101KZ4J40	ボルト,ステツプ 12MM	2
11	90110MENB10	ボルト,ステツプブラケット	2
12	9410208800	ワツシヤー,プレイン 8MM	2
13	9420125150	ピン,スプリツト 2.5X15	2

注文フォーム

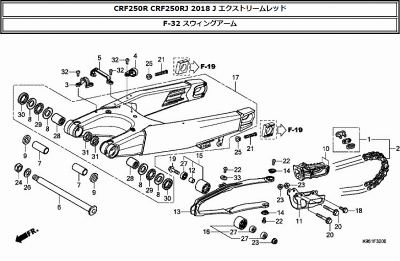

F-32 スウィングアーム

詳細情報 PDF（456KB）

見出	部品番号	部品名称	使用個数
1	40531KRNA31	ジヨイント,ドライブチエン (ダイドー)	1
2	40540K95A21	チエン,ドライブ (DID520DMA4K-120RB)(ﾋｮｳｼﾞｭﾝﾘﾝｸ114L)	1
3	43468KRNA90	ガイド,ブレーキホース	1
4	43468KRNC90	ガイドA,ブレーキホース	1
5	43469MKEA00	ガイドB,ブレーキホース	1
6	52101KZ4J40	シヤフト,スウイングアームピボット	1
7	52141MKEA00	カラー,スウイングアーム,(45MM)	2
8	52143MENA30	ワツシヤー,スウイングアームサイドスラスト	4
9	52143MKEA60	カラー,スウイングアームピボツトサイド	2
10	52146MKEA00	ガイドセツト,チエン	1
11	52147MENJ00	プレート,チエンガイド	1
12	52160MEN000	カラー,チエンテンシヨナー	1
13	52170MKEA00	スライダー,チエン	1
14	52171KR6000	ワツシヤー,チエンスライダー	2
15	52175MKEA00	ローラーCOMP.,チエン (34MM)	1
16	52176MKEA00	ローラーCOMP.,チエンロアー (34MM)	1
17	52200MKEA00	スウイングアームサブASSY.,リヤー	1
18	90101MENA60	ボルト 6X12	1
19	90101MENA70	ボルト,フランジ 8X32	1
20	90103MENA60	ボルト 6X45	2
21	90105MEN000	ボルト,6カク 8X47.5	2
22	90115KV3700	スクリユー,パン 5X8	3
23	90301473003	ナツト,U 6MM (フセラシ)	3
24	90305KZ3B01	NUT, U, HEX. 14MM	1
25	90309357000	ナツト,6カク 8MM	2
26	90501GBL730	ワツシヤー 14MM	1
27	91051KRNA31	ベアリング,ラジアルボール 608UU	3
28	91071MJ0003	ベアリング,ニードル 22X29X30 (NTN)	2
29	91072KZ3861	ベアリング,ニードルスラスト	2
30	91251MKEA01	ダストシール 30X37X3	2
31	91252MKEA01	ダストシール 22X29X3	2
32	93500050080G	スクリユー,パン 5X8	6
33	9410305700	ワツシヤー,プレイン 5MM	1

注文フォーム

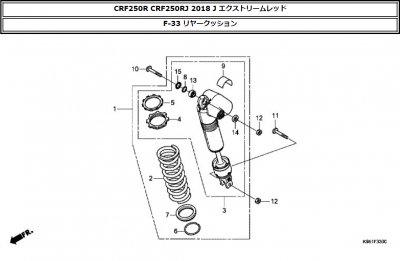

F-33 リヤークッション

詳細情報 PDF（369KB）

見出	部品番号	部品名称	使用個数
1	52400K95J21	クツシヨンASSY.,リヤー	1
2	52401KRNA91	スプリング,リヤークツシヨン (52N/MM)	1
2	52402KRNA91	スプリング,リヤークツシヨン (54N/MM)	1
2	52403KRNA91	スプリング,リヤークツシヨン (50N/MM)	1
3	52410K95J21	ダンパーCOMP.,リヤー	1
4	52422KRNA41	アジヤスター,スプリング	1
5	52423KRNA41	ナツト,アジヤスター	1
6	52455KZ3J21	リング,ストツパー	1
7	52486KZ3J21	シート,スプリング	1
8	52487KA4831	リング,ストツパー	1
9	87516KS7832	ラベル,リヤーダンパーワーニング	1
10	90152MEB750	ボルト,クツシヨンアツパー 10X53	1
11	90153KZ4710	ボルト,クツシヨンロアー 10X43.5	1
12	90306KZ4711	ナツト,U 10MM	2
13	91074MAC741	ベアリング,スフエリカル 10	1
14	91351KZ3731	ダストシール,リヤークツシヨンピボツト	1
15	91351MAC671	ダストシール 16X26X3	1

注文フォーム

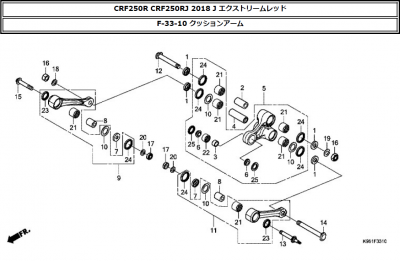

F-33-10 クッションアーム

詳細情報 PDF（395KB）

見出	部品番号	部品名称	使用個数
1	52462MKEA60	カラー,リンクサイド	4
2	52463KZ4J40	カラーC,クツシヨンアーム	1
3	52464KRN710	カラーD,クツシヨンアーム	1
4	52464MKEA00	カラーB,クツシヨン	1
5	52465MKEA00	アームサブASSY.,クツシヨン	1
6	52466KRN710	カラーD,クツシヨンアームサイド	2
7	52472MKEA60	カラー,コネクテイングロツドサイド	2
8	52473MKEA00	カラーA,コネクテイングロツド	2
9	52475MKEA60	ロツドサブASSY.,R.クツシヨンコネクテイング	1
10	52476KZ4J20	ワツシヤー,スラスト	4
11	52485MKEA60	ロツドサブASSY.,L.クツシヨンコネクテイング	1
12	90130MEN840	ボルト,リンク 12X82	1
13	90131MKEA00	ボルト,リンクA, 10X54.5 (L.)	1
14	90132MKEA00	ボルト,リンクB, 12X103.5	1
15	90133MKEA00	ボルト,リンクA, 10X54.5 (R.)	1
16	90305KRNA30	ナツト,U 12MM	2
17	90306KZ4711	ナツト,U 10MM	2
18	90501KRN710	ワツシヤー,プレイン 12MM	1
19	90501KZ4J40	ワツシヤー,プレイン 12MM	1
20	90502MKEA00	ワツシヤー 10MM	2
21	91051KSC003	ベアリング,ニードル 20X26X15	6
22	91074KRN711	ベアリング,ニードル 19X26X13	1
23	91254MKEA01	ダストシール 20X27X4	2
24	91262KZ3731	ダストシール 25X32X4	6
25	91351KRN711	ダストシール 17.5X26X3	2

注文フォーム

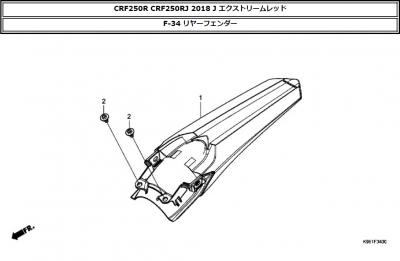

F-34 リヤーフェンダー

詳細情報 PDF（343KB）

見出	部品番号	部品名称	使用個数
1	80101MKEA00ZA	フエンダーセツト,リヤー (WL) R292R (R292R エクストリームレッド)	1
2	90126MKEA00	ボルト,スペシヤル 6MM	2

注文フォーム

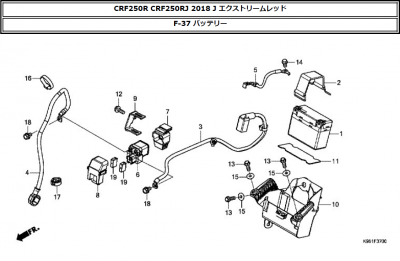

F-37 バッテリー

詳細情報 PDF（392KB）

見出	部品番号	部品名称	使用個数
1	31500MKEJ61	バツテリー (HY85S) (ELIIY POWER)	1
2	31501MKEA60	バンド,バツテリー	1
3	32401MKEA60	ケーブル,スターターマグネチツクバツテリー	1
4	32410K95A20	ケーブル,スターターモーター	1
5	32601MKEA60	ケーブル,バツテリーアース	1
6	35851MKEA11	スイツチCOMP.,スターターマグネチツク	1
7	35856K95A21	ラバー,シヨツク	1
8	35857MKEA11	カバー,スターターマグネチツクスイツチ	1
9	50221K95A20	ステーCOMP.,スターターマグネチツクスイツチ	1
10	50325MKEA60	ボツクス,バツテリー	1
11	50326MKEA60	ラバー,バツテリークツシヨン	1
12	90011MKEA00	ボルト,スペシヤルフランジ 6X16	1
13	90105MENA60	ボルト 6X18	3
14	90129MKEA00	ボルト,フランジ 6X10 (SH)	1
15	90501KZ4J20	カラーA	3
16	90651KV6003	バンド,ワイヤー 165MM (ブラツク)	1
17	90690MEF800	クランプ,ハーネス	1
18	934030601208	ボルトワツシヤー 6X12	2
19	9820031000	ヒユーズ,ブレード (10A)	2

注文フォーム

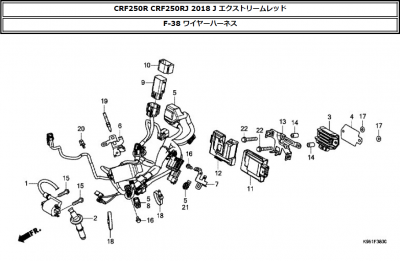

F-38 ワイヤーハーネス

詳細情報 PDF（410KB）

見出	部品番号	部品名称	使用個数
1	30500MKEA01	コイルASSY.,イグニツシヨン	1
2	30700K95A21	キヤツプASSY.,ノイズサプレツサー	1
3	31600KZL931	レクチフアイヤーASSY.,レギユレート	1
4	31610MKEA00	バツクプレート,レギユレーター	1
5	32100K95A20	ハーネス,ワイヤー	1
6	32110MKEA00	ステー,L.カプラー	1
7	32125K95A20	ステー,ハーネス (L.)	1
8	32606K44V01	キヤツプ,ダミー (WPC 4P 090 M) (レツド)	1
9	38580MKEA61	リレーCOMP. (WPC) (2P)	1
10	38585MKEA11	クツシヨン,リレー	1
11	38770K95D21	PGM-FIユニツト	1
12	38771MKEA00	サスペンシヨン,PGM-FIユニツト	1
13	50124MKEA00	ブラケツト,ECU	1
14	50125MKEA00	カラー,ECUブラケツト	2
15	90109MENA70	ボルト 6X25	2
16	90129MKEA00	ボルト,フランジ 6X10 (SH)	2
17	90535MKEA00	ワツシヤー 6.1MM	2
18	90650MA6720	バンド,ワイヤーハーネス	2
19	90651KV6003	バンド,ワイヤー 165MM (ブラツク)	1
20	90659MKEA11	クリツプ,ワイヤーハーネス	1
21	91535TA0003	クリツプ,カプラー (ダークブラウン)	1
22	960010603800	ボルト,フランジ 6X38	2

注文フォーム

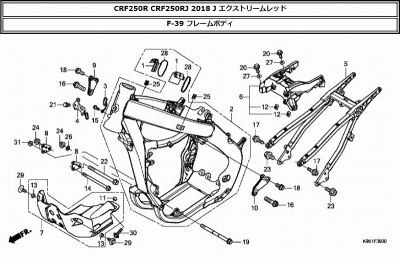

F-39 フレームボディ

詳細情報 PDF（454KB）

見出	部品番号	部品名称	使用個数
1	17522MKEA00	ラバー,タンクサイドマウンテイング	4
2	50010K95A20	ボデイセツト,フレーム	1
3	50128MKEA00	ガイド,ケーブル	1
4	50184K95A20	ステー,カプラー	1
5	50200MKEA00	ボデイCOMP.,リヤーフレーム	1
6	50250MKEA00	ベースASSY.,シートサポート	1
7	50357MKEA00	ガード,エンジン	1
8	50405K95A20	プレート,フロントエンジンハンガー	2
9	50407K95A20	プレート,R.ヘツドハンガー	1
10	50408K95A20	プレート,L.ヘツドハンガー	1
11	61103MGSD30	カラーB,フロントフエンダー	1
12	61304GFC900	ナツト,スペシヤル 6X7	2
13	80123MA1640	カラー,マツドガード	2
14	90101MENA30	ボルト,フランジ 8X121	2
15	90101MENA60	ボルト 6X12	1
16	90102MENA30	ボルト,フランジ 10X30	2
17	90102MKEA00	ボルト,フランジ 8X28 (SH)	2
18	90103MEB670	ボルト,フランジ 8X18	4
19	90104MKEA00	ボルト,スペシヤルフランジ 10X134	1
20	90105MENA60	ボルト 6X18	2
21	90105MKEA00	ボルト,フランジ 7X14	1
22	90106MENA30	ボルト,フランジ 10X123	1
23	90122MEN730	ボルト 10X24	2
24	90302KZ3J40	ナツト,フランジ 10MM	2
25	90303MGZJ40	ナツト,クリツプ 6MM	2
26	90410HC4000	ワツシヤー 10MM	1
27	90501KZ4J20	カラーA	2
28	91560MS8600	タイラツプ,ケ-ブル	4
29	934040601607	ボルトワツシヤー 6X16	2
30	934040602507	ボルトワツシヤー 6X25	1
31	9405008000	ナツト,フランジ 8MM	2

注文フォーム

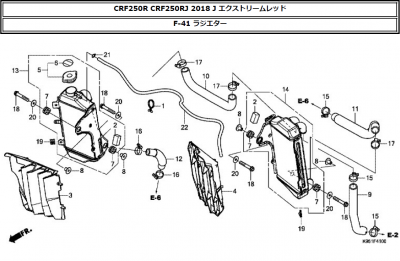

F-41 ラジエター

詳細情報 PDF（422KB）

見出	部品番号	部品名称	使用個数
1	17233KCZJ20	ホルダー,チユーブ	1
2	19021MENA30	ラバー,ラジエターアツパー	2
3	19033K95A20	グリル,R.ラジエター	1
4	19034K95A20	グリル,L.ラジエター	1
5	19037GEE710	キヤツプCOMP.,ラジエター	1
6	19046PAAA00	ラベル,ラジエターキヤツプ	1
7	19051KA3830	ラバー,ラジエターマウンテイング	4
8	19052MAC680	カラー,ラジエターマウンテイング	4
9	19061K95A20	ホースA,ウオーター	1
10	19062K95A20	ホースB,ウオーター	1
11	19063K95A20	ホースC,ウオーター	1
12	19064K95A20	ホースD,ウオーター	1
13	19100K95A20	ラジエタ-ASSY.,R.	1
14	19150K95A20	ラジエタ-ASSY.,L.	1
15	19502MKEA00	クランプ,ウオーターホース (D27)	3
16	19505KS6700	クランプA,ウオーターホース	2
17	19506KS6700	クランプB,ウオーターホース	3
18	90109MENA70	ボルト 6X25	4
19	90201KPR901	ナツト,クリツプ 6MM	2
20	90403KA3830	ワツシヤー,ラジエターマウンテイング	4
21	9500202080	クリツプ,チユーブ (B8)	1
22	950031409510	チユーブ,ビニール 6X9X950 (95003-14001-10M)	1

注文フォーム

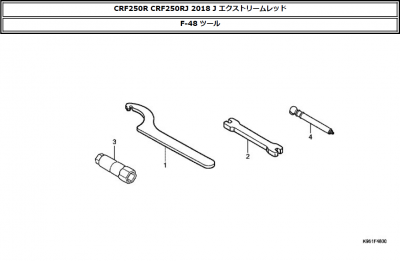

F-48 ツール

詳細情報 PDF（323KB）

見出	部品番号	部品名称	使用個数
1	89201KS6810	スパナA,ピン	2
2	89212KZ4J40	レンチ,ニツプル	1
3	89216K95A20	レンチ,プラグ (14)	1
4	89301KA4811	ゲージ,エアープレツシヤー	1
